KC41 六路双脉冲形成器

KC41六路双脉冲形成器是三相全控桥式触发线路中必备的电路,具有双脉冲形成和电子开关控制封锁双脉冲形成二种功能。使用2块有电子开关控制的KC41电路能组成逻辑控制适用于正反组可逆系统。

KC41 概述

KC41 电路是脉冲逻辑电路。当把移相触发器的触发胲冲输入到KC41电路的1~6端时,由输入二极管完成了补脉冲,再由T1~T6电流放大分六路输出。补脉冲按+A→-C,-C→+B,+B→-A,-A→+C,+C→-B,-B→+A顺序排列组合。T7是电子开关,当控制7#端接逻辑“0”电平时T7截止,各路有输出触发脉冲。当控制7#端接逻辑“1”电平(+15V)时,T7导通,各种无输出触发脉冲。KC41内部原理图见图(1)。KC41应用实例见图(2),各点波形分别见图(3)。图中输出端如果接3DK4作功率放大可得到800mA的触发脉冲电流。使用2块KC41电路相应的输入端并联,二个控制端分别作为正反组控制输入端,输出接12个功率放大管。这样就可组成一个12脉冲正反组控制可逆系统,控制端逻辑“0”电平有效。

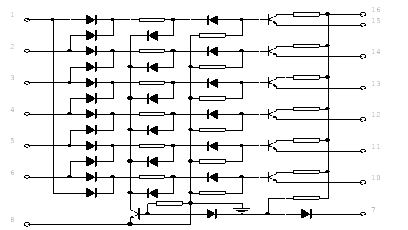

KC41电路内部原理图

图(1) KC41电路内部原理图

KC41 主要技术参数
  1. 电源电压:直流+15V,允许波动±5%(±10%时功能正常)
  2. 电源电流:≤20mA
  3. 输出脉冲:
  4. 3.1.最大输出能力:20mA(流出脉冲电流)

    3.2.幅度:≥13V

  5. 输入端二极管反压:≥18V
  6. 控制端正向电流:≤8mA
  7. 封装:KC41电路采用16脚陶瓷双列直插式封装
  8. 允许使用环境温度:-10℃ — +70℃

外接线路接线图

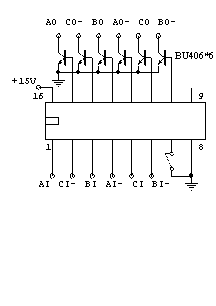

KC41电路应用实例

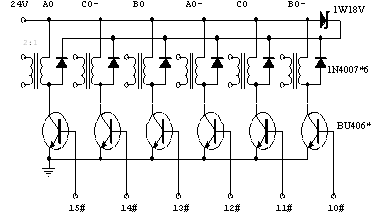

KC41
电路应用实例

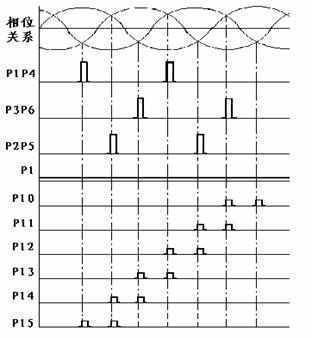

KC41电路各点波形

KC41电路各点波形
