G3VM-201H1 MOS FET继电器

高度仅为2.1mm的薄小平型小外形封装的6脚MOS FET继电器

欧姆龙MOS FET继电器型号 G3VM-201H1 特点如下

• 负载电压200V系列中追加了S0P6脚型产品。
• 连续负载电流200mA。
• 输入输出间耐压1500Vrms。

订购型号

接点结构	端子种类	负载电压(最大)*	型号
1a	表面安装端子	200V	G3VM-201H1
			G3VM-201H1(TR)

*负载电压（最大）：表示峰值AC、DC

额定值

·绝对最大额定（Ta＝25℃）

项目			符号	额定	单位	条件
输入侧	LED正向电流		IF	50	mA
	反复峰值LED正向电流		IFP	1	A	100μs脉冲、100pps
	直流正向电流降低比率		△IF/℃	-0.5	mA/℃	Ta≥25℃
	LED反向电流		VR	5	V
	粘合部位温度		TJ	125	℃
输出侧	输出耐压		VOFF	200	V
	连续负载电流	A连结	Io	200	mA
		B连结		200
		C连结		400
	导通电流降低比率	A连结	△I0/℃	-2.0	mA/℃	Ta≥25℃
		B连结		-2.0
		C连结		-4.0
	粘合部位温度		TJ	125	℃
输入输出间耐压(注1)			VI-O	1500	Vrms	AC持续1分钟
使用环境温度			Ta	-40～+85	℃	不结冰、凝露
贮藏温度			Tstg	-55～+125	℃	不结冰、凝露
焊接温度条件			—	260	℃	10s

（注1）:测量输入输出间的耐压时，分别对LED针脚、受光侧针脚统一地施加电压。

电气性能（Ta＝25℃）

项目			符号	最小	标准	最大	单位	条件
输入侧	LED正向电压		VF	1.0	1.15	1.3	V	IF=10mA
	反向电流		IR	—	—	10	μA	VR=5V
	端子间电容		CT	—	30	—	pF	V=0、f=1MHz
	触发LED正向电流		IFT	—	1	3	mA	IO=200mA
输出侧	最大输出导通电阻	A连结	RON	—	5	8	Ω	IF=5mA、IO=200mA
		B连结		—	3	5	Ω	IF=5mA、IO=200mA
		C连结		—	1.5	—	Ω	IF=5mA、IO=400mA
	开路时漏电流		ILEAK	—	—	1.0	μA	VOFF=200V
输入输出间电容			CI-O	—	0.8	—	pF	f=1MHz、VS=0V
输入输出间电容绝缘电阻			RI-O	1000	—	—	MΩ	VI-O=500VDC、RoH60%
动作时间			tON	—	0.6	1.5	ms	IF=5mA、RL=200Ω、VDD=20V（注2）
回复时间			tOFF	—	0.1	1.0	ms

注2:IF=5mA、RL=200Ω、VDD=20V 表示动作时间和复位时间

推荐动作条件

为了保证继电器的正确动作和复位，请在以下条件下使用。

项目	符号	最小	标准	最大	单位
输出耐压	VDD	—	-	160	V
动作LED正向电流	IF	5	7.5	25	mA
连续负载电流	Io	—	-	130	mA
动作温度	Ta	-20	-	60	℃

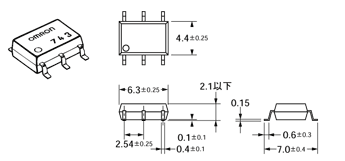

G3VM-201H1 外形尺寸图

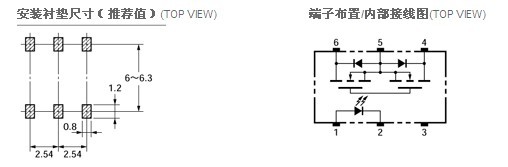

G3VM-201H1 安装衬垫图和端子内部接线图

G3VM-201H1 应用领域

• 数据记录仪器
• 计测仪器
• 娱乐器械
• 宽带

G3VM-201H1 应用技术支持与电子电路设计开发资源下载

• G3VM-201H1 数据手册DataSheet 下载.pdf
