G3VM-81GR1 MOS FET继电器

最适合应用于微小信号和模拟信号开关的MOST断电器

欧姆龙MOS FET继电器型号 G3VM-81GR1 特点如下

• 更新负载电压80V系列
• 实现低C*R=32.5PF.Ω
• 输出端子间耐电压1500Vrms

订购型号

接点结构	端子种类	负载电压	型号
1a	表面安装端子	AC80V峰值	G3VM-81GR1
			G3VM-81GR1(TR)

*负载电压（最大）：表示峰值AC、DC

额定值

·绝对最大额定（Ta＝25℃）

项目		符号	额定	单位	条件
输入侧	LED正向电流	IF	50	mA
	反复峰值LED正向电流	IFP	—	A
	直流正向电流降低比率	△IF/℃	-0.5	mA/℃	Ta >=25℃
	LED反向电流	VR	5	V
	粘合部位温度	TJ	125	℃
输出侧	输出耐压	VOFF	80	V
	连续负载电流	IO	200	mA
	导通电流降低比率	△ION/℃	-0.4	mA/℃	Ta >=25℃
	粘合部位温度	TJ	125	℃
输入输出间耐压(注1)		VI-O	1500	Vrms	AC持续1分钟
使用环境温度		Ta	-20～+85	℃	不结冰、凝露
贮藏温度		Tstg	-40～+125	℃	不结冰、凝露
焊接温度条件		—	260	℃	10s

（注1）:测量输入输出间的耐压时，分别对LED针脚、受光侧针脚统一地施加电压。

电气性能（Ta＝25℃）

项目		符号	最小	标准	最大	单位	条件
输入侧	LED正向电压	VF	1.0	1.15	1.3	V	IF=10mA
	反向电流	IR	—	—	10	μA	VR=5V
	端子间电容	CT	—	15	—	pF	V=0、f=1MHz
	触发LED正向电流	IFT	—	—	3	mA	IO=200mA
输出侧	最大输出导通电阻	RON	—	5	8	Ω	IF=5mA、IO=200mA
	开路时漏电流	ILEAK	—	—	1	μA	VOFF=80V Ta=50℃
	端子间的电容	C0FF	—	0.7	11	PF	V=0、f=100MHz t<10S
输入输出间电容		CI-O	—	—	—	pF	f=1MHz、VS=0V
输入输出间电容绝缘电阻		RI-O	1000	—	—	MΩ	VI-O=500VDC、ROH<=60%
动作时间		tON	—	0.13	0.5	ms	IF=5mA、RL=200Ω、VDD=10V（注2）
回复时间		tOFF	—	0.17	0.5	ms

注2:IF=5mA、RL=200Ω、VDD=10V 表示动作时间和复位时间

推荐动作条件

为了保证继电器的正确动作和复位，请在以下条件下使用。

项目	符号	最小	标准	最大	单位
负载电压	VDD	--	--	64	V
动作LED正向电流	IF	5	--	30	mA
连续负载电流	Io	--	--	200	mA
动作温度	Ta	25	--	60	℃

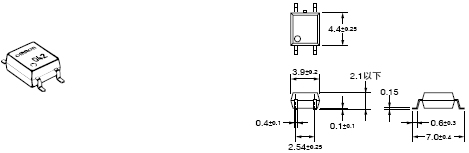

G3VM-81GR1 外形尺寸图

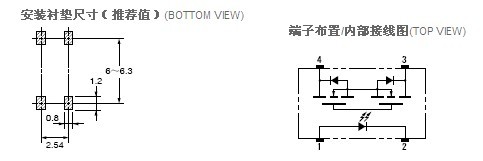

G3VM-81GR1 安装衬垫尺寸和端子内部接线图

G3VM-81GR1 应用领域

• 数据记录仪器
• 计测仪器
• 半导体检测设备
• 宽带

G3VM-81GR1 应用技术支持与电子电路设计开发资源下载

• G3VM-81GR1 数据手册DataSheet 下载.pdf
