G5RL-LN 功率用继电器
实现静音化的低背功率继电器
欧姆龙功率继电器G5RL-LN特点如下
比已往产品降低10～20dB的动作复位音。- 高度15.7mm的低背型。
- 可适应使用环境温度85℃。
- 16A开闭的高容量型产品也已系列化。
- 适合TV-5规定。
订购型号
| 分类 | 接点构成 | 保护构造 | 型号 | 线圈额定电压 | 最小包装单位 |
|---|---|---|---|---|---|
| 标准型 | 1a | 耐助焊剂 | G5RL-1A-LN | DC 5 | 100个/托盘 |
| DC 12 | |||||
| DC 24 | |||||
| 高容量型 | G5RL-1A-E-LN | DC 5 | |||
| DC 12 | |||||
| DC 24 |
- 订购时，请注明线圈额定电压（V）。
例：G5RL-1A-LN DC5
此外，交付时的包装标记及标注的电压规格为□□VDC。
额定值
·操作线圈
| 项目
额定电压（V） |
额定电流 (mA) |
线圈电阻 ( Ω) |
动作电压 (V) |
复位电压 (V) |
最大容许电压 (V) |
消耗功率 (mW) |
|
|---|---|---|---|---|---|---|---|
| DC | 5 | 106.0 | 47.2 | 70％ 以下 |
10%以上 | 110% | 約530 |
| 12 | 44.2 | 272 | |||||
| 24 | 22.1 | 1,086 | |||||
- 注1.额定电流、线圈电阻是线圈温度在+23℃时的值，公差为±10%。
- 注2.线圈请使用吸收浪涌的二极管。
- 注3.动作特性为线圈温度在+23℃时的值。
- 注4.最大允许电压为继电器线圈能施加的电压的最大值。
·开关部
| 项目 分类 | 标准型 | 高容量型 |
|---|---|---|
| 接触机构 | 单 | |
| 接点材质 | Ag合金（无Cd材料） | |
| 额定负载 | AC250V 12A DC 24V 12A |
AC250V 16A DC 24V 16A |
| 额定通电电流 | 12A | 16A |
| 接点电流的最大値 | AC250V、DC24V | |
| 接点电流的最大值 | 12A | 16A |
性能
| 项目 种类 | 标准型 | 高容量型 | |
|---|---|---|---|
| 接触电阻＊1 | 100mΩ以下 | ||
| 动作时间 | 15ms以下 | ||
| 复位时间（*2） | 15ms以下 | ||
| 绝缘电阻（*3） | 1,000MΩ以上 | ||
| 耐压 |
线圈与接点间 | AC 6,000V 50/60Hz 1min | |
| 同极接点间 | AC 1,000V 50/60Hz 1min | ||
| 耐冲击电压 | 10kV(1.2×50μs) | ||
| 振动 |
耐久 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | |
| 误动作 | 10～55～10Hz 单振幅0.75mm（双振幅1.5mm） | ||
| 冲击 |
耐久 | 1,000m/S2 | |
| 误动作 | 100m/S2 | ||
| 寿命 |
机械 | 100万次以上(开关频率18,000次/h) | |
| 电气 | 10万次以上(开关频率1,800次/h) | 5万次以上(开关频率1,800次/h) | |
| 故障率P水准（参考值＊4） | DC5V 10mA | ||
| 使用环境温度 | -40℃～85℃（无结冰、无凝露） | ||
| 使用环境湿度 | 5～85%RH | ||
| 重量 | 约10g | ||
- 测量条件:根据DC5V 1A电压下降法。
- 这个值是在线圈侧安装浪涌吸收用二极管时的值。
- 测量条件:用DC500V兆欧表测量，位置与测量耐压时相同。
- 这个值是开关频率120次/min时的值。

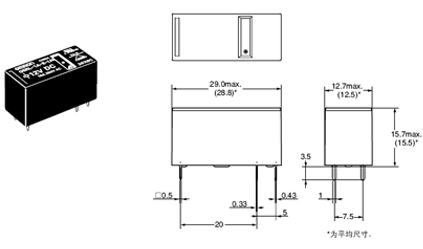

外形尺寸
注：除非标明，否则所有单位为毫米。G5RL-1A-LN
 |
 |
 |

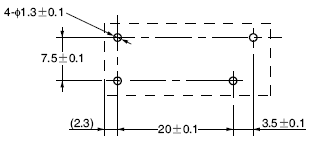

| 印刷基板加工尺寸(BOTTOM VIEW) | 端子布置/内部连接图(BOTTOM VIEW) |
G5RL-1A-E-LN
 |
 |
 |

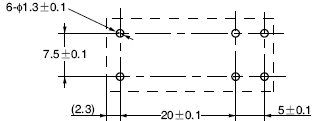

| 印刷基板加工尺寸(BOTTOM VIEW) | 端子布置/内部连接图 (BOTTOM VIEW) |
