AD7274: 3 MSPS 12位A/D转换器，采用TSOT和MSOP封装
AD7274是一款12位高速、低功耗的逐次逼近型ADC。工作电压为：2.35V至3.6 V单电源，最高呑吐量可达3 MSPS。内部包含一个低噪声、宽带宽采样/保持放大器，可处理30 MHz以上的输入频率。
转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在CS 的下降沿进行采样，而转换同时在此处启动。转换速率取决于SCLK。该器件不存在流水线延迟。AD7274采用先进的设计技术，可在高呑吐量的情况下实现极低的功耗。该器件采用外部基准电压，范围为1.2 V至VDD。从而为ADC提供了最宽的动态输入范围。
AD7274 特点
- 高呑吐量：3 MSPS
- 额定电压( VDD)：2.35 V至3.6 V
- 低功耗：13.5 mW（3 MSPS，3 V电源）
- 宽输入带宽：70 dB信噪比（1 kHz输入频率）
- 灵活的功耗/串行时钟速度管理
- 无流水线延迟
- 高速串行接口：SPI (R)/
QSPITM/MICROWIRETM/DSP-兼容 - 省电模式：最大1 uA
- 8引脚TSOP封装
- 8引脚MSOP封装
- 10位版本：AD7273
AD7274 技术指标
- Resolution (Bits): 12bit
- # Chan: 1
- Sample Rate: 3MSPS
- Interface: Ser,SPI
- Analog Input Type: SE-Uni
- Ain Range: (Vref) p-p,Uni (Vref)
- ADC Architecture: SAR
- Pkg Type: SOP,SOT
AD7274 应用领域
- 电池供电系统
- - 个人数字助理
- - 医疗仪器
- - 移动通信
- 仪表和控制系统
- 数据采集系统
- 高速调制解调器
- 光敏元件
- - 个人数字助理

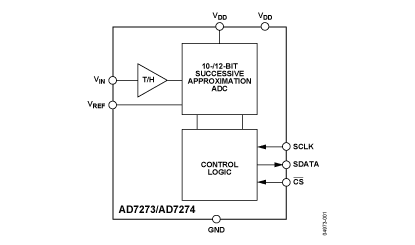

AD7274 功能框图
AD7274 芯片订购指南
| 产品型号 | 封装 | 引脚 | 温度范围 | 包装和数量 | 报价*(100-499) | 报价*1000 pcs | RoHS |
|---|---|---|---|---|---|---|---|
| AD7274BRM 产品状态: 量产 | 8 ld MSOP | 8 | 工业 | Tube, 50 | $ 8.95 | $ 7.60 | 否 |
| AD7274BRMZ 产品状态: 量产 | 8 ld MSOP | 8 | 工业 | Tube, 50 | $ 7.74 | $ 6.58 | 是 |
| AD7274BRMZ-REEL 产品状态: 量产 | 8 ld MSOP | 8 | 工业 | Reel, 3000 | - | $ 6.58 | 是 |
| AD7274BUJZ-REEL7 产品状态: 量产 | 8 ld TSOT | 8 | 工业 | Reel, 3000 | - | $ 6.58 | 是 |
| EVAL-AD7274CBZ 产品状态: 量产 | 评估板 | - | 1 | $ 151.80 | $ 151.80 | 是 |
