AD8311-EVALZ: 50 dB GSM PA控制器
AD8311是一款用于精确控制RF功率放大器的低成本完整子系统,工作频率范围为0.1 GHz 至 2.5 GHz,典型动态范围为50 dB,主要用于蜂窝手机和其它电池供电的无线设备。与使用二极管检波器的控制器相比,对数放大器技术提供的测量范围更宽、精度更高,在-40°C至+85°C额定温度范围内的温度稳定性尤为出色。
同时灵敏度较高,允许以较低信号电平进行控制,从而降低了耦合至检波器所需的功耗。
AD8311-EVALZ 特点
- 完整RF检波器/控制器功能
- 动态范围：>50 dB(0.9 GHz,-48 dBm至+3 dBm, Re 50 Ω)
- 精确调整范围：0.1 GHz至2.5 GHz
- 出色的温度稳定性,线性dB响应
- 对数斜率：23 mV/dB,截距：-60 dBm (0.9 GHz)
- 控制环路中的真积分功能
- 低功耗：20 mW (2.7 V),38 mW (5 V)
- 省电模式：10.8 uW

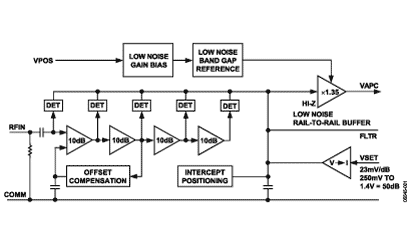

AD8311-EVALZ 功能框图
AD8311 功能框图
AD8311-EVALZ 技术指标
| RF Frequency (MHz) | 100 to 2500 | Response Time (ns typ) | 150ns |
| Dynamic Range (dB) | 50dB | Voltage Supply (V) | 2.7 to 5.5 |
| Temp Stability (dB) | ±0.5dB | Supply Current | 8.5mA |

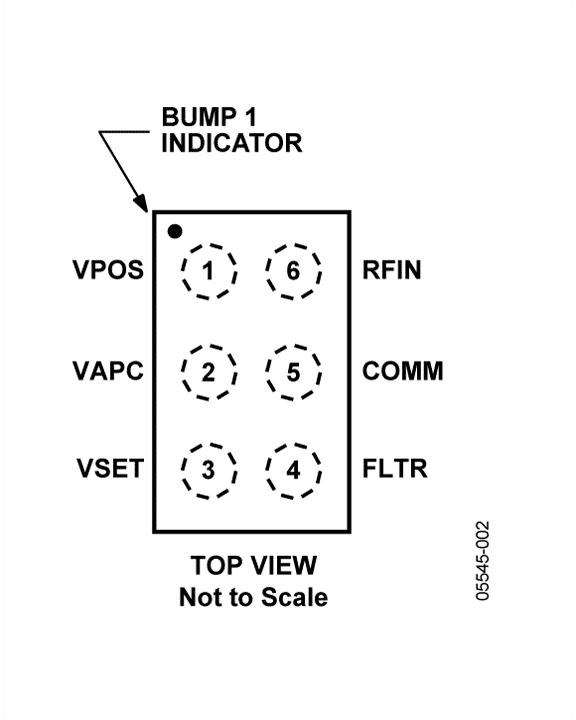

| Package | WLCSP |
AD8311 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8311-EVALZ | 量产 | 评估板 | 商业 | |
| AD8311ACBZ-P2 | 量产 | 6 Ball WLCSP | 6 | 商业 |
| AD8311ACBZ-P7 | 量产 | 6 Ball WLCSP | 6 | 商业 |
