AD8312-EVALZ: 50 MHz至3.5 GHz、45 dB RF对数检波器
AD8312是一款用于RF信号测量的低成本完整子系统,工作频率范围为50 MHz至3.5 GHz,典型动态范围为45 dB,主要用于各种蜂窝手机和其它无线设备。与采用分立式二极管检波器的方案相比,它能够提供更宽的动态范围和更高的精度,在-40°C至+85°C整个工作温度范围内的温度稳定性尤为出色。
同时灵敏度较高,允许以较低信号电平进行测量,从而降低了耦合至检波器所需的功耗。它实质上是一种电压响应器件,典型信号范围为1.25 mV至224 mV 均方根值(rms),或-45 dBm至0 dBm re 50 Ω。
AD8312-EVALZ 特点
- 完整RF检波器功能
- 典型范围：-45 dBm至0 dBm re 50 Ω
- 频率响应范围：50 MHz至3.5 GHz
- 出色的温度稳定性,线性dB响应精度(至3.5 GHz)
- 快速响应：85/120 ns(上升/下降)
- 低功耗：12 mW (2.7 V)
- 工作温度范围：-40°C至+85°C

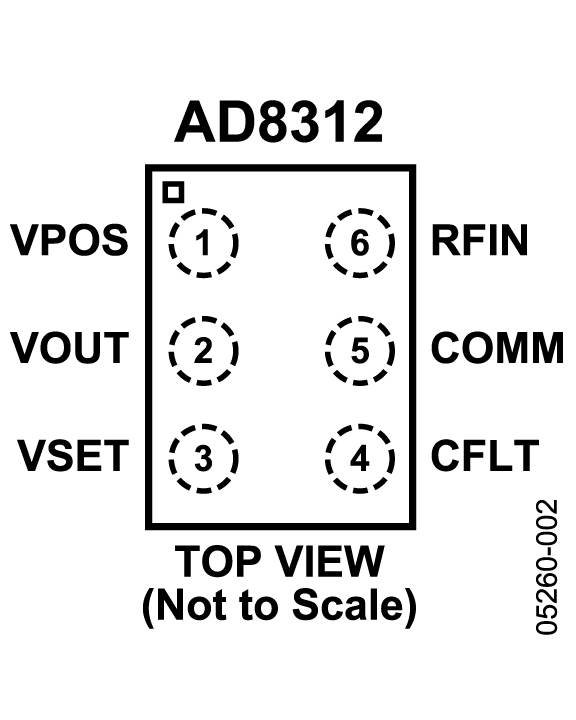

- 采用6引脚晶圆级芯片规模封装、1.0 mm × 1.5 mm
AD8312-EVALZ 功能框图
AD8312 功能框图
AD8312-EVALZ 技术指标
| RF Frequency (MHz) | 50 to 3500 | Response Time (ns typ) | 70ns |
| Dynamic Range (dB) | 45dB | Voltage Supply (V) | 2.7 to 5.5 |
| Temp Stability (dB) | ±0.5dB | Supply Current | 4.2mA |
| Power Consumption (mW) | 12mW | Package | WLCSP |
AD8312 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8312-EVALZ | 量产 | 评估板 | 商业 | |
| AD8312ACBZ-P2 | 量产 | 6 Ball WLCSP | 6 | 商业 |
| AD8312ACBZ-P7 | 量产 | 6 Ball WLCSP | 6 | 商业 |
