AD8368-EVALZ: 800 MHz、线性dB VGA,内置AGC检测器
AD8368是一款内置模拟线性dB增益控制功能的可变增益放大器(VGA),可以在低频至800 MHz频率范围内工作。由于采用ADI公司的X-AMP(R)架构,这种创新技术可实现高性能可变增益控制,因此该器件具有出色的增益范围、一致性和平坦度。
-12 dB至+22 dB增益范围可以按照37.5 dB/V精确调整,一致性误差极小。AD8368的3 dB带宽标称值为800 MHz,其与增益设置无关。在140 MHz、最大增益时,OIP3为33 dBm。输出本底噪声为-143 dBm/Hz,最大增益时的相应噪声系数为9.5 dB。单端输入和输出阻抗标称值为50 Ω。
通过将引脚MODE拉至正电源电压或地电压,AD8368的增益可分别设定为增益控制电压的增函数或减函数。当引脚MODE被拉至高电平时,AD8368将作为增益增加的典型VGA工作。
通过将引脚MODE接地并使用片上均方根检测器,AD8368可以配置为具有RSSI的完整自动增益控制(AGC)系统。输出功率与内部默认设置电平63 mV 均方根值（-11 dBm以50 Ω为基准）精确一致,与波形的波峰因素无关。由于在DETI上可以获得非专用检测器输入,因此在最大34 dB输入功率范围内,AGC环路可以决定AD8368输出或信号链任何点的电平。此外,将输出信号作用于检测器之前,通过减小输出信号可以提高设置电平。
AD8368采用4.5 V至5.5 V电源供电,功耗为60 mA。将引脚ENBL接地即可进入完全省电状态,此时功耗小于3 mA。AD8368采用ADI公司的专有SiGe SOI互补双极性IC工艺制造,提供24引脚LFCSP封装,工作温度范围为-40°C至+85°C工业温度范围。应用电路板也可提供。
产品应用领域 Applications
- 完整中频AGC放大器
- 增益调整和校平
- 蜂窝基站
- 点对点无线电链路
- RF仪器仪表
AD8368-EVALZ 特点
- 模拟可变增益范围：-12 dB至+22 dB
- 线性dB调整比例：37.5 dB/V
- 3 dB带宽：800 MHz (VGAIN = 0.5 V)
- 集成均方根检测器
- P1dB：16 dBm (140 MHz)
- 输出IP3：33 dBm (140 MHz)
- 最大增益时的噪声系数：9.5 dB (140 MHz
- 输入和输出阻抗：50 Ω
- 单电源供电：4.5 V至5.5 V

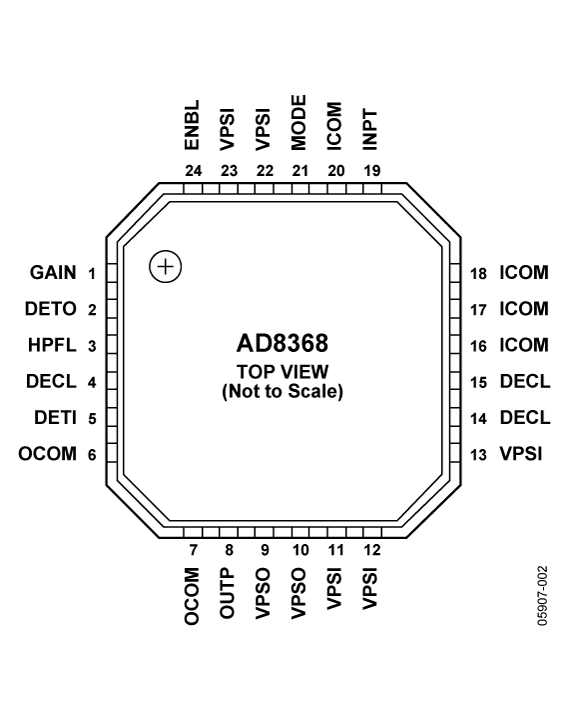

- 符合RoHS标准,24引脚LFCSP封装
采用本器件的已验证电路
已验证电路专为提供易用性而设计,并已经过ADI公司应用工程师的验证。欲了解ADI公司已验证电路的更多信息 请访问已验证电路主页。
适用于RF的稳定闭环自动功率控制
前往“已验证电路库”查看更多已验证电路
AD8368-EVALZ 功能框图

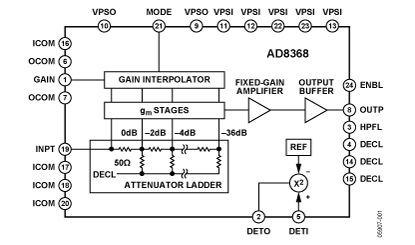

AD8368 功能框图
AD8368-EVALZ 技术指标
| Gain Control | Analog | Number of Channels | 1 |
| -3 dB BW (MHz) | 800MHz | Gain Accuracy (dB) | ±0.4dB |
| Gain Low End (dB) | -12dB | Supply Voltage (V) | +5V |
| Gain High End (dB) | +22dB |
AD8368 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD8368-EVALZ | 量产 | 评估板 | 商业 | |
| AD8368ACPZ-REEL7 | 量产 | 24 ld LFCSP (4x4mm 2.5mm PAD) | 24 | 工业 |
| AD8368ACPZ-WP | 量产 | 24 ld LFCSP (4x4mm 2.5mm PAD) | 24 | 工业 |
