ADL5542-EVALZ: 20dB固定增益、50 MHz到6 GHz RF/IF增益模块
ADL5542是宽带20dB线性放大器,最高工作频率为6GHz,可广泛用于各种CATV、蜂窝电话和仪器仪表设备。
ADL5542提供20dB增益,可在频率、温度、电源波动的条件下保持稳定,且具有良好的器件一致性。在高达6GHz的条件下,该器件内部与50Ω电阻匹配,输入回损为10dB或更低。外部仅需输入/输出交流耦合电容、电源解耦电容和外部电感器件即可工作。
ADL5542使用InGaP HBT工艺制造,ESD额定电压为1 kV(Class 1C)。采用3 mm × 3 mm LFCSP封装,提供裸露焊盘以降低热阻。
ADL5542在5V单电源下功耗为93 mA,工作温度范围为 -40°C至+85°C。
同时提供配置齐全的RoHS兼容评估板。
ADL5541是ADL5542的同类器件,增益为15dB,封装相同且引脚兼容。
ADL5542-EVALZ 特点
- 20dB固定增益
- 工作频率最高到6GHz
- 输入/输出内部与50 Ω电阻匹配
- 集成的偏置控制电路
- 输出IP3
在500 MHz为46 dBm
在 900 MHz为40 dBm - 输出1dB压缩点：在900 MHz为20.6 dB
- 在900MHz噪声指数为3dB
- 单5V电源

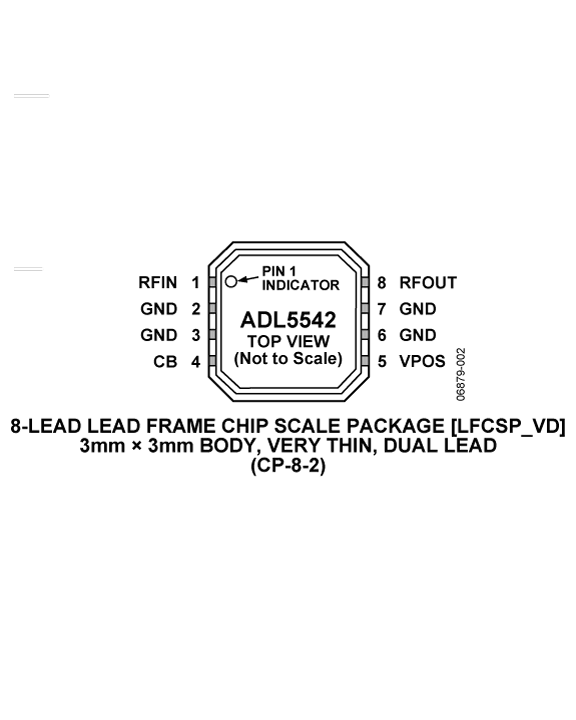

- 小尺寸8引脚LFCSP封装
- 与增益为15dB的 ADL5541引脚兼容
- ESD额定电压为1kV (Class 1C)

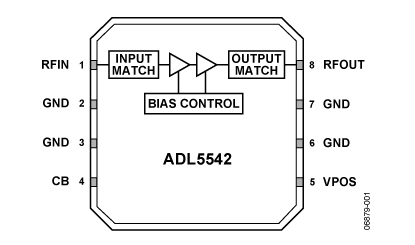

ADL5542-EVALZ 功能框图
ADL5542-EVALZ 技术指标
| Frequency Range (MHz) | 50 to 6000 | Noise Figure (dB) | 3.2dB |
| Gain (dB) | 18.7dB | Supply Current | 92mA |
| Output IP3 (dBm) | 39 | Package | 8-Lead LFCSP |
| 1 dB Comp Point (dBm) | 18 |
ADL5542 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADL5542-EVALZ | 量产 | 评估板 | 工业 | |
| ADL5542ACPZ-R7 | 量产 | 8 ld LFCSP (3x3mm) | 8 | 工业 |
