ADL5571-EVALZ: 2.5 GHz ～ 2.7 GHz WiMAX功率放大器
ADL5571是一款高线性度、2.5 GHz ～ 2.7 GHz功率放大器,用于WiMAX终端与用户终端设备（CPE）,在占空比为50%以下时使用分时双工(TDD)操作。其增益为29 dB,1dB压缩点输出为31 dBm。ADL5571在5 V工作电压和EVMOUT = 25 dBm时,PAE=21%。
ADL5571射频输入匹配阻抗为50Ω,输入回损大于10 dB。集电极开路输出利用带状线与滤波电容从外部进行匹配。
ADL5571工作电源电压范围是：3.2 V ～ 5 V。当输出功率为25 dBm (3.3 V电源）时,电流为450mA(Burst RMS), 利用待机模式可以使静态电流降低至9 mA：当TDD终端接收数据时,这非常有用。

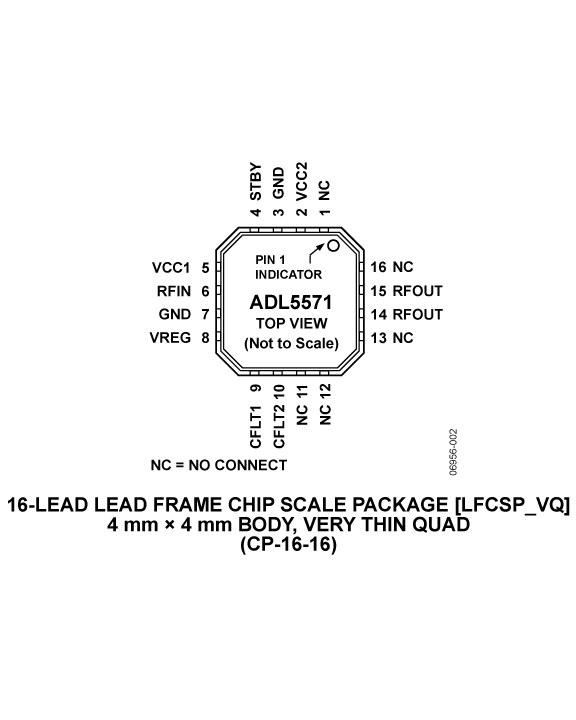

ADL5571是利用GaAs HBT工艺制作的,采用4mm x 4mm 16引脚LFCSP无铅封装,符合RoHS标准,并使用裸露焊盘,具有出色的热阻。其工作温度范围：-40°C ～ +85°C.
ADL5571-EVALZ 特点
- 增益：29 dB
- 工作频率：2.5 GHz - 2.7 GHz
- EVM（误差矢量振幅）@ POUT= 25 dBm (3.3 V, 2.6 GHz) @ POUT = 27 dBm (5 V, 2.6 GHz)
- 输入匹配阻抗50Ω
- 电源电压：3.2 V to 5 V
- 静态电流：135 mA
功率附加效率（PAE）
21% @ POUT = 25 dBm (3.3 V, 2.6 GHz) - 多种工作模式,减少电池消耗
待机模式：9 mA
休眠模式：<1uA

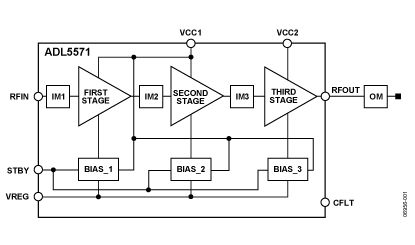

ADL5571-EVALZ 功能框图
ADL5571-EVALZ 技术指标
| Frequency Range (MHz) | 2500 to 2700 | Package | 16-Lead LFCSP |
| Gain (dB) | 29dB | 1 dB Comp Point (dBm) | 31 |
| Supply Current | 130mA |
ADL5571 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADL5571-EVALZ | 量产 | 评估板 | 工业 | |
| ADL5571ACPZ-R7 | 量产 | 16 ld LFCSP (4x4x.85mm, 2.10mm exposed pad) | 16 | 工业 |
