EVAL-AD5246EBZ: 128位、I^2C兼容型可编程电阻,采用SC70封装
AD5246为128位调整应用提供了一个2 mm x 2.1 mm紧凑型封装解决方案,可实现与可变电阻相同的电子调整功能。该器件具有低温度系数特性,非常适合高精度、高稳定性可变电阻调整应用。
游标设置可以通过I^2C兼容型数字接口控制,也可以利用该接口回读当前的游标寄存器控制字。游标与固定电阻端点之间的电阻值,随传输至RDAC锁存器中的数字码呈线性变化。
该器件采用2.7 V至5.5 V电源供电,功耗小于5 uA,适合便携式电池供电应用
EVAL-AD5246EBZ 特点
- 128位
- 端到端电阻：5 kΩ、10 kΩ、50 kΩ、100 kΩ
- 超紧凑型SC70-6 (2 mm x 2.1 mm)封装
- I^2C兼容型接口
- 完整读/写游标寄存器
- 上电预设为中量程
- 单电源：+2.7 V至+5.5 V
- 低温度系数：35 ppm/°C
- 低功耗：IDD = 5 uA
- 宽工作温度范围：–40°C至+125°C
- 提供评估板

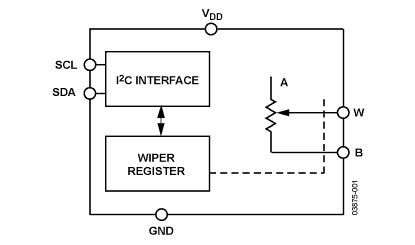

EVAL-AD5246EBZ 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| AD5246BKSZ10-R2 | 量产 | 6 ld SC70 | 6 | 汽车级 |
| AD5246BKSZ10-RL7 | 量产 | 6 ld SC70 | 6 | 汽车级 |
| AD5246BKSZ100-R2 | 量产 | 6 ld SC70 | 6 | 汽车级 |
| AD5246BKSZ100-RL7 | 量产 | 6 ld SC70 | 6 | 汽车级 |
| AD5246BKSZ5-RL7 | 量产 | 6 ld SC70 | 6 | 汽车级 |
| AD5246BKSZ50-RL7 | 量产 | 6 ld SC70 | 6 | 汽车级 |
| EVAL-AD5246EBZ | 量产 | 评估板 | - | 待定 |
