EVAL-ADCMP564BRQZ 双路高速ECL比较器
ADCMP563/ADCMP564均为高速比较器,采用ADI公司的专有XFCB工艺制造。这些器件的传播延迟为1 ns,过驱消散小于150 ps。消散是对不同过驱条件下传播延迟差异的量度,它是高速比较器的一个特别重要的特性。ADCMP564上提供单独的可编程迟滞引脚。
差分输入级使各种信号的传播延迟可以保持一致,共模范围为-2.0 V至+3.0 V。输出为互补数字信号,与ECL 10 K和10 KH逻辑系列完全兼容。这些输出提供充足的驱动电流,可直接驱动采用50 Ω电阻端接至-2 V的传输线路。上述器件还提供锁存输入,并可采用跟踪、跟踪保持或采样保持工作模式。
ADCMP563/ADCMP564的额定温度范围均为-40°C至+85°C工业温度范围。ADCMP563采用16引脚QSOP封装。ADCMP564采用20引脚QSOP封装。
EVAL-ADCMP564BRQZ 应用
- 自动测试设备
- 高速仪器仪表
- 示波分析仪与逻辑分析仪前端
- 窗口比较器
- 高速线路接收机
- 阈值检波
- 峰值检波
- 高速触发器
- 患者诊断
- 磁盘读取通道检测
- 手持式测试仪器
- 零交越检波器
EVAL-ADCMP564BRQZ 特点
- 差分PECL兼容输出
- 输入至输出传播延迟：1 ns
- 传播延迟消散：100 ps
- 输入共模范围：-2.0 V至+3.0 V
- 输入差分范围
- 鲁棒的输入保护
- 差分锁存控制
- 电源抑制：>70 dB
- 脉冲宽度：700 ps(最小值)
- 等效输入上升时间带宽：1.5 GHz
- 典型输出上升/下降时间：500 ps
- 可编程迟滞

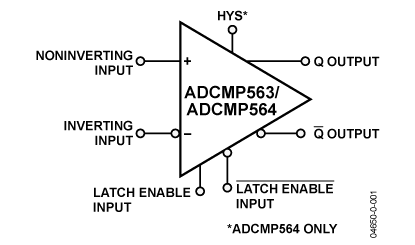

EVAL-ADCMP564BRQZ 功能框图
ADCMP564 功能框图
EVAL-ADCMP564BRQZ 技术指标
| Logic Output | ECL | Voltage Supply (V) | 5, -5.2 |
| # Per Pkg | 2 | Package | 20-Lead QSOP |
| Supply Current | 23mA | Output Rise/Fall Time | 500 ps |
| <200 fs | 1 ps | Latch Enable Pin | X |
| Prop Delay (ns)typ | 0.75ns | Min Pulse Width | 700ps |
ADCMP564 订购指南
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADCMP564BRQ | 量产 | 20 ld QSOP | 20 | 工业 |
| ADCMP564BRQZ | 量产 | 20 ld QSOP | 20 | 工业 |
| EVAL-ADCMP564BRQZ | 量产 | 评估板 | 工业 |
