EVAL-ADM2914EBZ: 四通道UV/OV正/负电压监控器
ADM2914是一款四通道电压监控器IC,非常适合监控各种应用中的多个供电轨。
每个受监控的供电轨均有两个专用输入引脚VHx和VLx,利用这些引脚可以监控每个供电轨是否发生过压(OV)及欠压(UV)状况。每个受监控的电压轨均共用一个通用低电平有效欠压(/UV)和过压(/OV)引脚。
ADM2914含有一路1 V缓冲基准电压输出REF；当监控负电压时,它可充当偏置电压。三态SEL引脚决定第三路和第四路输入的极性,即通过引脚配置该器件来监控正电源或负电源。
该器件内置分流稳压器,因而可以用于电压较高的系统。此特性要求在主供电轨与VCC引脚之间放置一个电阻,用来限制流入VCC 引脚的电流,使之不超过10 mA。ADM2914使用内部分流稳压器来调节VCC,以防电源线路电压超过绝对最大额定值。
ADM2914提供两种型号。ADM2914-1可提供锁存过压输出,该输出可通过切换/LATCH输入引脚予以清零。ADM2914-2具有一个禁用引脚,它可以使过压和欠压输出引脚无效,从而禁用过压和欠压输出信号。
ADM2914采用16引脚QSOP封装,工作温度范围为-40°C至+125°C扩展温度范围。
产品应用领域 Applications
- 服务器电源监控
- FPGA/DSP内核和I/O电压监控
- 电信设备
- 医疗设备
EVAL-ADM2914EBZ 特点
- 四通道UV/OV正/负电压监控器
- 最多可监控2个负供电轨
- 可调欠压和过压输入阈值
- 高阈值精度：±1.5%（整个温度范围内）
- 1 V缓冲基准电压输出
- 开漏欠压和过压输出
- 可调复位超时,具有禁用选项
- 保证输出有效范围：VCC 可低至1 V
- 干扰抑制
- 电源电流：62 μA
- 16引脚QSOP封装

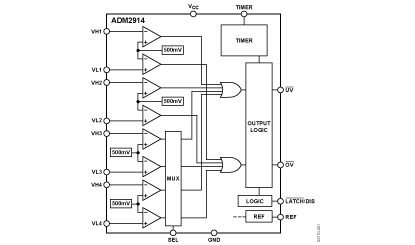

EVAL-ADM2914EBZ 功能框图
| 产品型号 | 产品状态 | 封装 | 引脚 | 温度范围 |
|---|---|---|---|---|
| ADM2914-1ARQZ | 量产 | QSOP 150 MIL | 16 | 工业 |
| ADM2914-1ARQZ-RL7 | 量产 | QSOP 150 MIL | 16 | 工业 |
| ADM2914-2ARQZ | 量产 | QSOP 150 MIL | 16 | 工业 |
| ADM2914-2ARQZ-RL7 | 量产 | QSOP 150 MIL | 16 | 工业 |
| EVAL-ADM2914EBZ | 量产 | 评估板 | - | 待定 |
