1ST048 型晶体管

• 结构名称：NPN硅外延平面线性功率晶体管
• 等级标记：Ⅱ类
• 主要用途：用于电子设备中作功率放大、振荡。
• 外 形 图：Q-2E型

1ST048 型晶体管参数

序号	参数	单位	测试条件	规　范　值
1	Ptot	W	TC=25℃	160
2	ICM	A		10
3	ICBO	mA	VCB=70V	≤5
4	BVCBO	V	IC=50mA	≥110
5	BVCEO	V	IC=50mA	≥55
6	BVEBO	V	IE=50mA	≥4
7	hFE		VCE=5V，IC=5A	≥10
8	POA	W	f=30MHz，VCE=50V，Pi=15W	≥150
9	GPA	dB		≥10

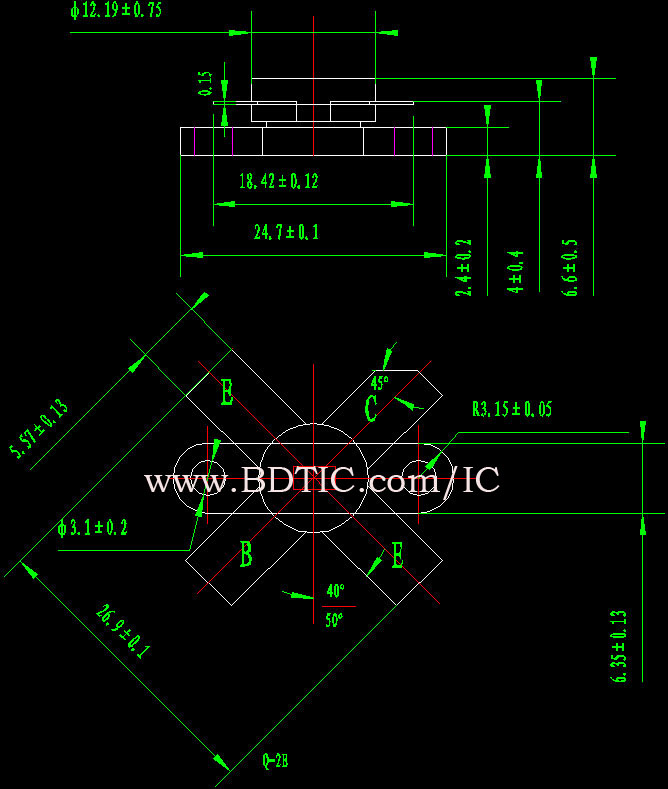

1ST048 型晶体管封装尺寸图
