3DA23 型晶体管

• 结构名称：NPN硅外延平面超高频大功率三极管。
• 等级标记：Ⅱ类
• 主要用途：用于超高频功率放大、振荡及其它电子设备中。
• 外形图：Q—2型

3DA23 型晶体管参数

序号	参数	单位	测试条件	规范值
				3DA23A	3DA23B	3DA23C
1	PCM	W	Tc≤70℃	21
2	IC	A		4
3	TjM	℃		175
4	ICEO	mA	VCE=20V	≤5	≤5	≤5
5	BVCBO	V	ICB=20mA	≥40	≥40	≥50
6	BVCEO	V	ICE=20mA	≥30	≥30	≥40
7	BVEBO	V	IEB=20mA	≥4	≥4	≥4
8	VCE(sat)	V	IC=1.5A，IB=0.3A	≤1.2	≤1.2	≤1.2
9	hFE		VCE=5V，IC=1A	≥10	≥10	≥10
10	PO	W	VCE=28V，f=400MHz，Pi=6W	≥16	≥20	≥20
11	GP	dB		≥4	≥5	≥5

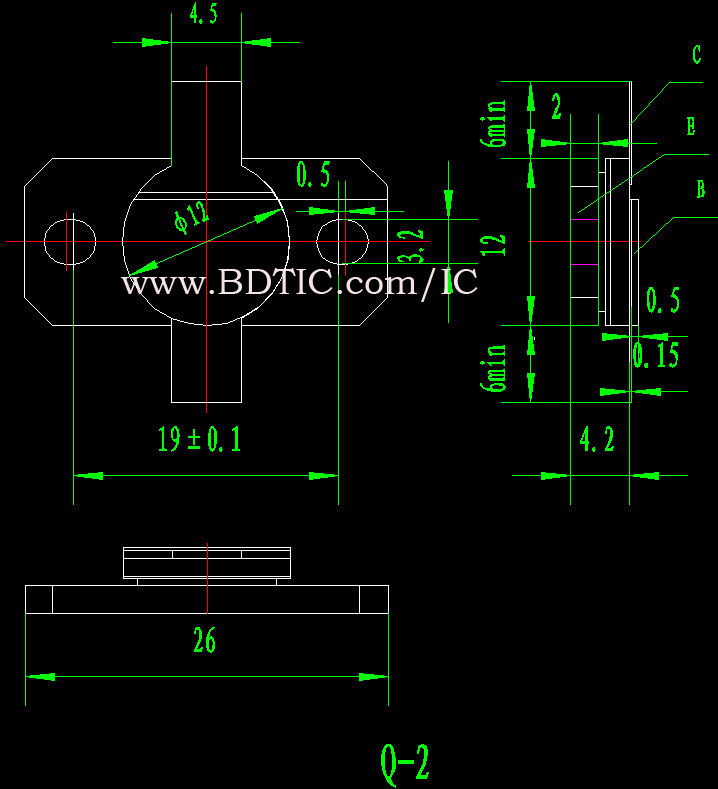

3DA23 型晶体管封装尺寸图
