3DA24 型晶体管

• 结构名称：NPN硅外延平面微波功率晶体管。
• 等级标记：Ⅱ类
• 主要用途: 用于微波放大、振荡及其他电子设备中。
• 外形图：H-2E型

3DA24 型晶体管参数

序号	参数	单位	测试条件	规范值
				3DA24A	3DA24B
1	PCM	W	Tc≤70℃	2
2	IC	A		0.15
3	TjM	℃		175
4	ICEO	mA	VCE=20V	≤0.2	≤0.2
5	BVCBO	V	ICB=1mA	≥40	≥40
6	BVCEO	V	ICE=1mA	≥30	≥30
7	BVEBO	V	IEB=1mA	≥3	≥3
8	VCE(sat)	V	IC=0.15A，IB=0.03A	≤0.8	≤0.8
9	hFE		VCE=5V，IC=0.1A	≥10	≥10
10	PO	W	f=1GHz，VCE=28V，Pi=0.25w	≥0.75	≥1
11	GP	dB		≥4.5	≥6

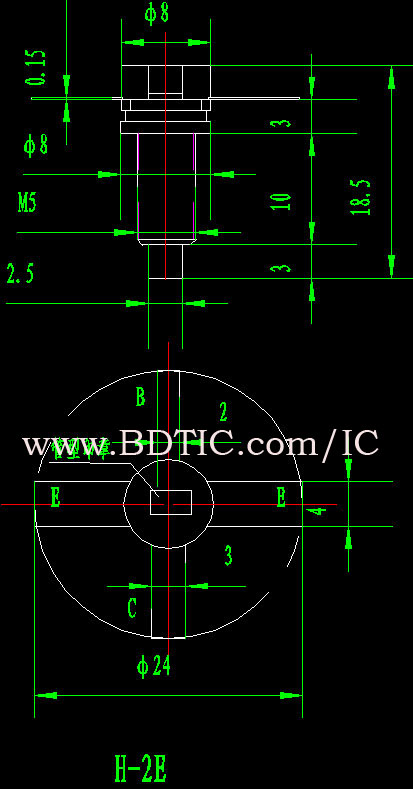

3DA24 型晶体管封装尺寸图
