3DA49 型晶体管

• 结构名称：NPN硅外延平面微波功率晶体管。
• 等级标记：Ⅱ类
• 主要用途：用于微波放大、振荡及其它电子设备中。
• 外形图：Q—1型

3DA49 型晶体管参数

序号	参数	单位	测试条件	规　范　值
				3DA49A	3DA49B	3DA49E	3DA49F
				共基极	共基极	共发射极	共发射极
1	PCM	W	TC=25℃	4.5
2	IC	A		0.8
3	TjM	℃		175
4	ICEO	mA	VCE=28V			≤5	≤5
5	ICBO	mA	VCE=28V	≤3	≤3
6	BVCBO	V	ICB=12mA	≥40	≥40
7	BVCER	V	ICE=15mA，RBE=10Ω			≥40	≥40
8	BVEBO	V	IEB=20mA	≥3	≥3	≥3	≥3
9	VCE(sat)	V	IC=500mA，IB=70mA	≤1.2	≤1.2	≤1.2	≤1.2
10	hFE		VCE=5V，ICE=0.5A	≥10	≥10	≥10	≥10
11	PO	W	VCE=28V，f=3GHz，Ic≈400mA	≥2	≥3
			VCE=24V， f=2GHz，Ic≈400mA			≥3	≥2
12	GP	dB	VCE=28V，f=3GHz	≥5	≥5
			VCE=24V，f=2GHz			≥4	≥4

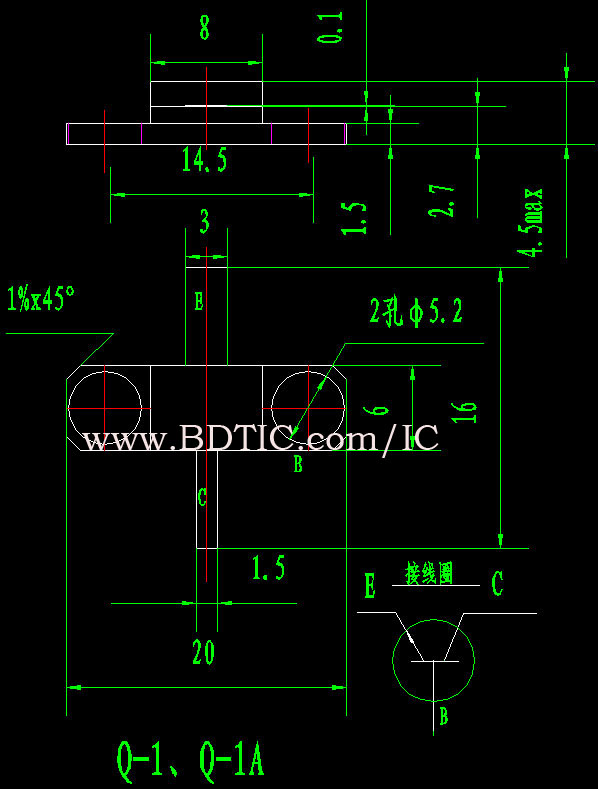

3DA49 型晶体管封装尺寸图
