3DG351 型晶体管

• 结构名称：NPN硅外延平面晶体管
• 等级标记：Ⅱ类
• 主要用途：用于民用电台及其它电子设备中作掁益信频、功率放大。
• 外形图： TO-92 型

3DG351 型晶体管参数

序号	参数	单位	测试条件	规　范　值
1	PCM	W	Ta=25℃	0.4
2	IC	mA		0.2
3	ICBO	μA	VCB=10V	≤30
4	ICEO	mA	VCE=9V	≤10
5	BVCBO	V	IC=1mA	≥18
6	BVEBO	V	IE=1mA	≥4
7	hFE		VCE=5V，IC=50mA	10~180
8	VCE(sat)	V	IC=100mA，IB=10mA	≤0.5
9	PO	W	f=175MHz，VCE=7.2V，Pi=10mW	≥0.2
10	GP	dB	f=175MHz，VCE=7.2V，Pi=10mW	≥13

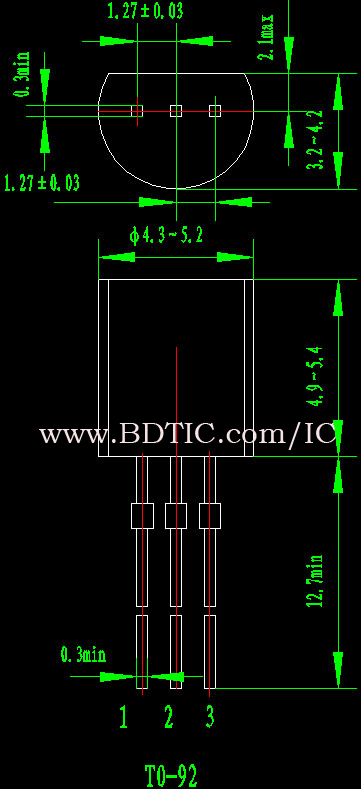

3DG351 型晶体管封装尺寸图
