4S7 型晶体管

• 结构名称：NPN硅超高频中功率管。
• 等级标记：Ⅲ类
• 主要用途：用于电子设备中作功率放大、振荡。
• 外形图：I—2型

4S7 型晶体管参数

序号	参数	单位	测试条件	规　范　值
1	PCM	W	TC=25℃	7
2	IC	mA		1.5
3	TjM	℃		175
4	ICBO	mA	VCB=45V	≤10
5	BVCBO	V	ICB=10mA	≥45
6	BVCEO	V	ICE=20mA	≥27
7	BVEBO	V	IEB=8mA	≥3
8	VCE(sat)	V	IC=100mA，IB=20mA	≤0.5
9	hFE		VCE=5V，IC=300mA	≥10
11	POA	W	VCE=24V，IC=450mA ，f=800MHz	≥1.8
12	Gp	dB		≥7

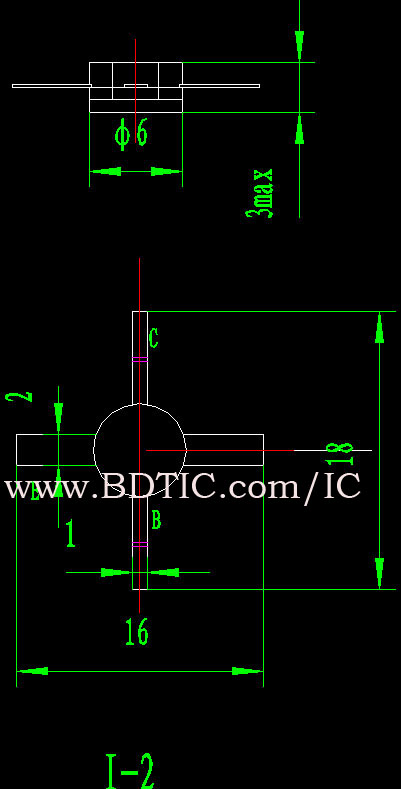

4S7 型晶体管封装尺寸图
