54LS126 / 74LS126 LSTTL型四总线驱动器（三态高有效）
54LS126 / 74LS126 典型参数：tpd=8.5ns Pd=60mW
外引线排列图

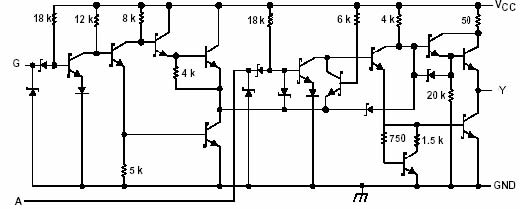

线路图
功能表
| 输入 | 输出 | |
| 输出控制 G | 数据 A | Y |
| H | L | L |
| H | H | H |
| L | × | Z |
×=不定 Z=高阻态
推荐工作条件
| 符号 | 参数名称 | 74LS126 | 54 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.7 | V | ||||
| IOH | 输出高电平电流 | -2.6 | -1.0 | mA | ||||
| IOL | 输出低电平电流 | 24 | 12 | mA | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | ||
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74LS126 | 54LS126 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| VIK | 输入钳位电压 | Vcc=最小 II=-18mA | -1.5 | -1.5 | V | ||||
| VOH | 输出高电平电压 | Vcc=最小 VIL=最大 VIH=2V IOH=最大 | 2.4 | 2.4 | 3.1 | μA | |||
| VOL | 输出低电平电压 | Vcc=最小 VIL =最大 VIH=2V IOL =最大 | 0.5 | 0.25 | 0.4 | V | |||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=7V | 0.1 | 0.1 | mA | ||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 20 | 20 | μA | ||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.4V | -0.4 | -0.4 | mA | ||||
| IOZH | 高关态输出电流 | Vcc=最大 VI=2.0V Vo=2.4V | 20 | 20 | μA | ||||
| IOZL | 低关态输出电流 | Vcc=最大 VI=2.0V Vo=0.4V | -20 | -20 | μA | ||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -40 | -225 | -40 | -225 | mA | ||
| ICC | 电源电流 | Vcc=最大 (注) | 22 | 12 | 22 | mA | |||
注：Icc测量时，输出控制输入 G和数据输入 D均接地。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| tPLH | 传输延迟时间 | A | CL=45pF | 9 | 15 | ns | ||
| tPHL | 传输延迟时间 | 8 | 18 | ns | ||||
| tPZH | 传输延迟时间 | Y | RL=667Ω | 16 | 25 | ns | ||
| tPZL | 传输延迟时间 | G | 21 | 35 | ns | |||
| tPHZ | 传输延迟时间 | CL=5 pF | 25 | ns | ||||
| tPLZ | 传输延迟时间 | RL=667Ω | 25 | ns |
