54LS164 / 74LS164 LSTTL型 8位移位寄存器（串入并出）
- 门控（赋能 /禁止）串行输入，并行输出
- 全为缓冲的时钟和串行输入
- 异步清除。典型参数：f工作频率=36MHz Pd=80mW

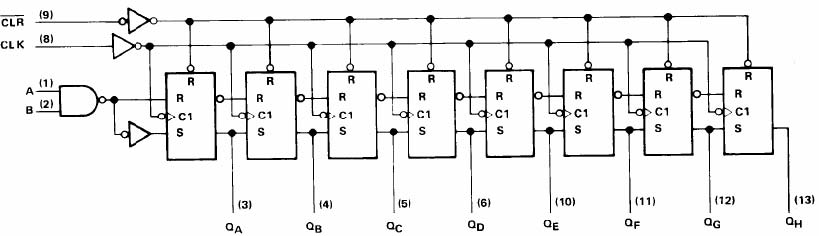

逻辑图
54LS164/74LS164 说明
LS164 是8位移位寄存器，当其中一个（或二个）选通串行输入端的低电平禁止进入新数据，并把第一个触发器在下一个时钟脉冲来后复位到低电平时，门控串行输入端（A和 B）可完全控制输入数据。一个高电平输入后就使另一个输入端赋能，这个输入就决定了第一个触发器的状态。虽然不管时钟处于高电平或低电平时，串行输入端的数据都可以被改变，但只有满足建立条件的信息才能被输入。时钟控制发生在时钟输入由低电平到高电平的跃变上。为了减小传输线效应，所有输入端均采用二极管钳位。

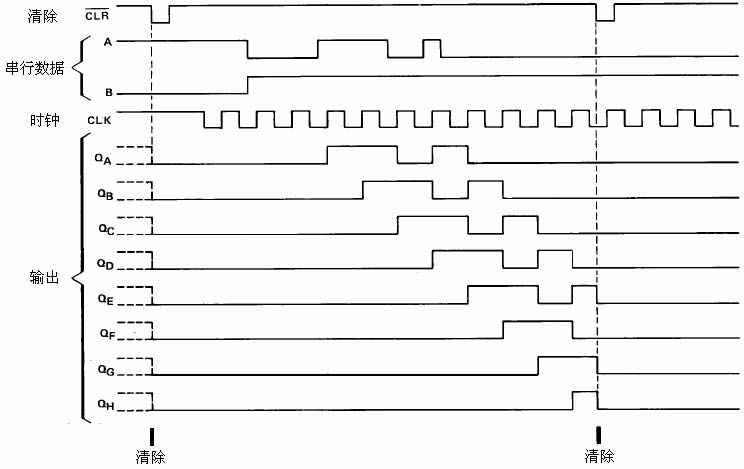

典型清除、移位和清除时序
推荐工作条件
| 符号 | 参数名称 | 74Ⅱ | 54 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 参数值 | 参数值 | |||||||
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.7 | V | ||||
| IOH | 输出高电平电流 | -400 | -400 | μA | ||||
| IOL | 输出低电平电流 | 8 | 4 | mA | ||||
| fCK | 时钟频率 | 0 | 25 | 0 | 25 | MHz | ||
| tW | 时钟/清零脉冲宽度 | 20 | 20 | ns | ||||
| tsu | 数据建立时间 | 15 | 15 | ns | ||||
| th | 数据保持时间 | 5 | 5 | ns | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ |
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74LS164 | 54LS164 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| VIK | 输入钳位电压 | Vcc=最小 II=-18mA | -1.5 | -1.5 | V | ||||
| VOH | 输出高电平电压 | Vcc=最小 VIL =最大 VIH=2V IOH =最大 | 2.7 | 2.5 | 3.4 | V | |||
| VOL | 输出低电平电压 | Vcc=最小 VIL=最大 VIH=2V IOL=最大 | 0.5 | 0.25 | 0.4 | V | |||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=7V | 0.1 | 0.1 | mA | ||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 20 | 20 | μA | ||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.4V | -0.4 | -0.4 | mA | ||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -20 | -100 | -20 | -100 | mA | ||
| ICC | 电源电流 | Vcc=最大（注） | 27 | 16 | 27 | mA | |||
注：测 Icc时，所有输出开路，串行输入接地，时钟输入接 4.5V，清零输入端先瞬时接地，然后再接 4.5V测量。
所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。
交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| fmax | 最大时钟频率 | 25 | 36 | MHz | ||||
| tPHL | 传输延迟时间 | 清除 | CL=15pF | 24 | 36 | ns | ||
| tPLH | 传输延迟时间 | 时钟 CLK | 任一 Q | 17 | 27 | ns | ||
| tPHL | 传输延迟时间 | RL=2kΩ | 21 | 32 | ns |
