54LS283 / 74LS283 LSTTL型快速进位四位二进制全加器

54LS283 / 74LS283 特点

外引线排列图

说明：

本电路的电气功能和 LS83一样，仅仅是管脚的分布改变了。

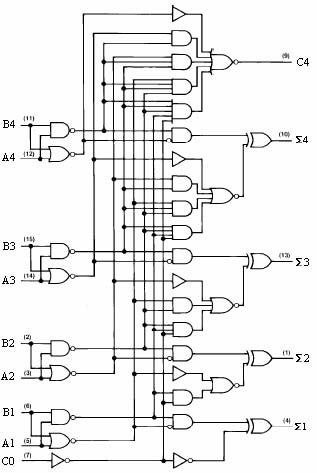

这个改进型的全加器可完成两个 4位二进制字的加法。每一位都有和（∑）的输出，第四位为总进位（ C4）。本加法器可对内部 4位，进行全超前进位，在 10ns（典型）之内产生进位项。这种能力给系统设计者在经济性上提供局部的超前性能，且减少执行行波进位的封装数。

全加器的逻辑（包括进位）都采用原码形式。不需要逻辑或电平转换就可完成循环进位。

H=高电平 L=低电平

说明 : A1、B1、A2、B2和 CO是用于确定输出Σ 1、Σ2和内部进位 C2值的。 A3、B3、A4、B4和 C2是用于确定输出Σ 3、Σ4和 C4值的。

推荐工作条件

符号 参数名称 74LS283 54LS283 单位
参数值 参数值
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2 2 V
VIL 输入低电平电压 0.8 0.7 V
IOH 输出高电平电流 -400 -400 μA
IOL 输出低电平电流 8 4 mA
TA 工作环境温度 -40 85 -55 125 ℃

电 性 能：（除特别说明外，均为全温度范围）

符号 参数名称 测试条件 74LS283 54LS283 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II=-18mA -1.5 -1.5 V
VOH 输出高电平电压 Vcc=最小 VIL =最大 VIH=2V IOH =最大 2.7 2.5 3.4 V
VOL 输出低电平电压 Vcc=最小 VIL =最大 VIH=2V IOL =最大 0.5 0.25 0.4 V
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=7V 任一 A、B 0.2 0.2 mA
C0 0.1 0.1
IIH 输入高电平电流 Vcc=最大 VI=2.7V 任一 A、B 40 40 μA
C0 20 20
IIL 输入低电平电流 Vcc=最大 VI=0.4V 任一 A、B -0.8 -0.8 mA
C0 -0.4 -0.4
IOS 输出短路电流 Vcc=最大 VO=0V -20 -100 -20 -100 mA
ICCH 高电平电源电流 Vcc=最大（注） 34 19 34 mA
ICCL 低电平电源电流 Vcc=最大（注） 39 22 39 mA

注：ICCH在所有输出开路和所有输入接 4.5V条件下或所有 B输入接地，其它所有输入接 4.5V下测量；ICCL在所有输出开路和所有输入接地条件下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号 参数名称 从（输入） 到（输出） 测试条件 参数值 单位
最小 典型 最大
tPLH 传输延迟时间 C0 16 24 ns
tPHL 传输延迟时间 Σi 15 24
tPLH 传输延迟时间 Ai或 Bi 15 24 ns
tPHL 传输延迟时间 CL=15pF 15 24
tPLH 传输延迟时间 C0 RL=2kΩ 11 17 ns
tPHL 传输延迟时间 C4 11 22
tPLH 传输延迟时间 Ai或 Bi 11 17 ns
tPHL 传输延迟时间 12 17
