54LS299 / 74LS299 LSTTL 型八位双向通用移位/存储寄存器
- 多路输入/输出，提高位密度
- 四种工作模式：保持（存储）、左移、右移、送数
- 可以在输出被使能或高阻态下工作
- 三态输出直接驱动总线
- 可以级联成
- N位字长直接无条件清除
- 应用：栈式或下推式寄存器；缓冲存储器和累加寄存器典型参数：
f工作频率=35MHz Pd=165mW

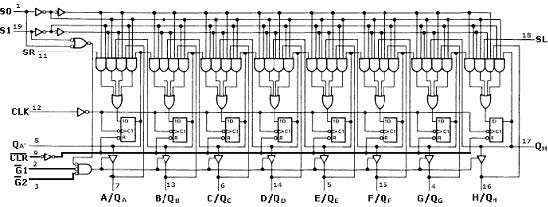

逻辑图
说明：
本电路是肖特基 TTL8位通用寄存器，是以多路的输入端 /输出端，达到在单个 20个管脚的封装内处理全部 8位的数据为特点的。两个功能选择输入端和两个输出控制输入端，可用来选择功能表中所列举的工作方式。
同步并行置数是通过取两个功能选择线 S0 和 S1为高电平而完成的。这就是说，把三态输出端置于高阻态，它允许把加在输入 /输出线上被控制的数据送到寄存器上。寄存器的读出可在输出端被赋能的任何方式时完成。直接清除输入无论输出端被赋能或关闭，都可作为对寄存器的清零。
+：当一个或两个输出控制输入为高时，则 8个输入 /输出端都被解除赋能达高阻态，但不影响寄存器的时序工作和清零。 a…h=分别为输入 A至 H的稳态输入电平，这些数据在触发器输出与输入 /输出端隔绝时送入各触发器。 H=高电平 L=低电平 ×=不定 ↑=从低电平转换到高电平 QAO、QBO…QGO、QHO=在规定的稳定态输入条件建立之前， QA、 QB、…QG、QH的相应电平 QAn、QBn、…QGn、QHn=在最近的时钟↓转换之前， QA、 QB、…QG、QH的相应电平
推荐工作条件
| 符号 | 参数名称 | 74LS299 | 54LS299 | 单位 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V | |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | |||||
| VIL | 输入低电平电压 | 0.8 | 0.7 | V | |||||
| IOH | 输出高电平电流 | QA～QH | -2.6 | -1.0 | mA | ||||
| QA '、QH ' | -0.4 | -0.4 | |||||||
| IOL | 输出低电平电流 | QA～QH | 24 | 12 | mA | ||||
| QA '、QH ' | 8 | 4 | |||||||
| fCK | 时钟频率 | 0 | 20 | 0 | 20 | MHz | |||
| 时钟高电平 | 30 | 30 | ns | ||||||
| tW | 脉冲宽度 | 时钟低电平 | 10 | 18 | |||||
| 清除低电平 | 20 | 25 | |||||||
| 选择 | 35↑ | 35↑ | ns | ||||||
| tsu | 建立时间 | 高电平数据※ | 20↑ | 20↑ | |||||
| 低电平数据※ | 20↑ | 20↑ | |||||||
| 清除无效态 | 20↑ | 24↑ | |||||||
| th | 保持时间 | 选择 | 10↑ | 10↑ | ns | ||||
| 数据 | 0↑ | 3↑ | |||||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | |||
※ ：数据包括两个串行输入 SL、SR和八个输入/输出数据端。 ※
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74LS299 | 54LS299 | 单位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||||
| VIK | 输入钳位电压 | Vcc=最小 II =-18mA | -1.5 | -1.5 | V | ||||||
| VOH | 输出高电平电压 | Vcc=最小 VIL =最大 VIH=2V IOH =最大 | QA～QH | 2.4 | 2.4 | 3.1 | V | ||||
| QA '、QH ' | 2.7 | 2.5 | 3.4 | ||||||||
| VOL | 输出低电平电压 | Vcc=最小 VIL=最大 VIH=2V IOL =最大 | QA～QH | 0.5 | 0.25 | 0.4 | V | ||||
| QA '、QH ' | 0.5 | 0.25 | 0.4 | ||||||||
| Vcc=最大 | |||||||||||
| IOZH | 高关态输出电流 | VIH=2.0V VIL=最大 | QA～QH | 40 | 40 | μA | |||||
| Vo=2.7V | |||||||||||
| Vcc=最大 | |||||||||||
| IOZL | 低关态输出电流 | VIH=2.0V VIL=最大 | QA～QH | -400 | -400 | μA | |||||
| Vo=0.4V | |||||||||||
| 输入电流 | S0、S 1 | VI=7V | 0.2 | 0.2 | mA | ||||||
| II | (最大输入 | A到 H | Vcc=最大 | VI=5.5V | 0.1 | 0.1 | |||||
| 电压时) | 其它 | VI=7V | 0.1 | 0.1 | |||||||
| IIH | 输入高电平电流 | Vcc=最大 | S0、S1 A到 H | 40 | 40 | μA | |||||
| VI=2.7V | 其它 | 20 | 20 | ||||||||
| IIL | 输入低电平电流 | Vcc=最大 | S0、S1 A到 H | -0.8 | -0.8 | mA | |||||
| VI=0.4V | 其它 | -0.4 | -0.4 | ||||||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | QA～QH | -30 | -130 | -30 | -130 | mA | |||
| QA '、QH ' | -20 | -100 | -20 | -100 | |||||||
| ICC | 电源电流 | Vcc=最大 | 53 | 33 | 53 | mA | |||||
所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。
交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| fMAX | 最大工作频率 | (注) | 20 | 35 | MHz | |||
| tPLH | 传输延迟时间 | 时钟 CLK | 22 | 33 | ns | |||
| tPHL | 传输延迟时间 | QA '或 QH ' | CL=15pF RL=2KΩ | 26 | 39 | ns | ||
| tPHL | 传输延迟时间 | 清除 | 27 | 40 | ns | |||
| tPLH | 传输延迟时间 | 时钟 CLK | 17 | 25 | ns | |||
| tPHL | 传输延迟时间 | 26 | 39 | ns | ||||
| tPHL | 传输延迟时间 | 清除 | CL=15pF RL=2KΩ | 26 | 40 | ns | ||
| tPZH | 输出使能时间 | QA至 QH | 13 | 21 | ns | |||
| tPZL | 输出使能时间 | 输出控制 | 19 | 30 | ns | |||
| tPHZ | 输出禁止时间 | 、 | CL=15pF | 10 | 20 | ns | ||
| tPLZ | 输出禁止时间 | RL=2KΩ | 10 | 15 | ns | |||
注：测 fMAX时,全部输出同时置数，按测传输时间的要求。每个输出都加有 CL和 RL。
