54LS390 / 74LS390 LSTTL型双四位十进制计数器

54LS390 / 74LS390 特点：

外引线排列图

说明：

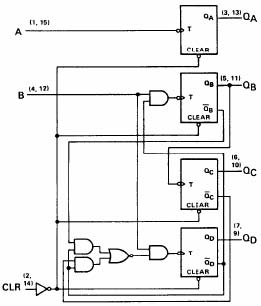

这种双单片电路有八个主从触发器和附加门，以构成两个独立的 4位计数器，可以实现等于 2分频、5分频乃至 100分频的任何累加倍数的周期长度。当连成二—五进制计数器时，可以用独立的 2分频电路在最后输出级形成对称波形（矩形波）。每个计数器又有一个清除输入和一个时钟输入。

功能表

BCD计数顺序（注 A5-2进制计数顺序（注 B

计数 输出
QD QC QB QA
0 L L L L
1 L L L H
2 L L H L
3 L L H H
4 L H L L
5 L H L H
6 L H H L
7 L H H H
8 H L L L
9 H L L H
计数 输 出
QA QD QC QB
0 L L L L
1 L L L H
2 L L H L
3 L L H H
4 L H L L
5 H L L L
6 H L L H
7 H L H L
8 H L H H
9 H H L L

H=高电平 L=低电平 注 A：对于 BCD（十进）计数，输出 QA连到输入 B计数注 B：对于5-2进制计数，输出 QD连到输入 A计数

推荐工作条件

符号 参数名称 74LS390 54LS390 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2.0 2.0 V
VIL 输入低电平电压 0.8 0.7 V
IOH 输出高电平电流 -400 -400 μA
IOL 输出低电平电流 8 4 mA
fCK 时钟频率 A输入 0 25 0 25 MHz
B输入 0 12.5 0 12.5
A输入 20 20 ns
tW 脉冲宽度 B输入 40 40
清除高输入 20 20
tsu 清除无效态建立时间 25↓ 25↓ ns
TA 工作环境温度 -40 85 -55 125 ℃

电 性 能：（除特别说明外，均为全温度范围）

符号 参数名称 测试条件 74LS390 54LS390 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II =-18mA -1.5 -1.5 V
VOH 输出高电平电压 Vcc=最小 VIL=最大 VIH=2V IOH=最大 2.7 2.5 3.4 V
VOL 输出低电平电压（注 2） Vcc=最小 VIL =最大 VIH=2V IOL =最大 0.5 0.25 0.4 V
输入电流 Vcc=最大 VI=7V 清除 CLR 0.1 0.1 mA
II (最大输入 Vcc=最大 VI=5.5V A输入 0.2 0.2
电压时) B输入 0.4 0.4
Vcc=最大 清除 CLR 20 20 μA
IIH 输入高电平电流 VI=2.7V A输入 100 100
B输入 200 200
Vcc=最大 清除 CLR -0.4 -0.4 mA
IIL 输入低电平电流 VI=0.4V A输入 -1.6 -1.6
B输入 -2.4 -2.4
IOS 输出短路电流 Vcc=最大 VO=0V -20 -100 -20 -100 mA
ICC 电源电流 Vcc=最大（注 1） 26 15 26 mA

注 1：测 Icc时，所有输出开路，二个清除输入先瞬时接 4.5V再接地，所有其它输入端接地。

注 2：QA输出的测试条件是规定的 IOL加上 B输入 IIL的极限值。这样可以驱动 B输入，并保持全扇出能力。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号 参数名称 从（输入） 到（输出） 测试条件 参数值 单位
最小 典型 最大
fmax 最大时钟频率 A QA 25 35 MHz
B QB 12.5 20
tPLH 传输延迟时间 A QA CL=15pF 12 20 ns
tPHL 传输延迟时间 13 20
tPLH 传输延迟时间 A QC RL=2KΩ 37 60
tPHL 传输延迟时间 39 60
tPLH 传输延迟时间 B QB 13 21
tPHL 传输延迟时间 14 21
tPLH 传输延迟时间 B QC 24 39
tPHL 传输延迟时间 26 39
tPLH 传输延迟时间 B QD 13 21
tPHL 传输延迟时间 14 21
tPHL 传输延迟时间 清除 CLR 任一 Q 24 39
