外引线排列图

说明:

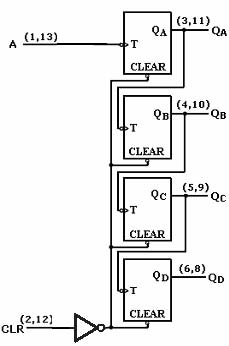

这种双单片电路有八个主从触发
器和附加门,以构成两个独立的 4位
二进制计数器,可以构成 N位二进制
计数器。每个计数器又有一个清除输
入和一个时钟输入。由于每个计数级
都有并行输出,所以系统定时信号可
以获得输入计数频率的任何因子。
功能表
计数时序(每个计数器)
| 计数 | 输 | 出 | ||
|---|---|---|---|---|
| QD | QC | QB | QA | |
| 0 | L | L | L | L |
| 1 | L | L | L | H |
| 2 | L | L | H | L |
| 3 | L | L | H | H |
| 4 | L | H | L | L |
| 5 | L | H | L | H |
| 6 | L | H | H | L |
| 7 | L | H | H | H |
| 8 | H | L | L | L |
| 9 | H | L | L | H |
| 10 | H | L | H | L |
| 11 | H | L | H | H |
| 12 | H | H | L | L |
| 13 | H | H | L | H |
| 14 | H | H | H | L |
| 15 | H | H | H | H |
推荐工作条件
| 符号 | 参数名称 | 74LS393 | 54LS393 | 单位 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V | |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | |||||
| VIL | 输入低电平电压 | 0.8 | 0.7 | V | |||||
| IOH | 输出高电平电流 | -400 | -400 | μA | |||||
| IOL | 输出低电平电流 | 8 | 4 | mA | |||||
| fCK | 时钟频率, A输入 | 0 | 25 | 0 | 25 | MHz | |||
| tW | 脉冲宽度 | A输入 | 20 | 20 | ns | ||||
| 清除高输入 | 20 | 20 | |||||||
| tsu | 清除无效态建立时间 | 25↓ | 25↓ | ns | |||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | |||
电 性 能:(除特别说明外,均为全温度范围)
| 符号 | 参数名称 | 测试条件 | 74LS393 | 54LS393 | 单位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||||
| VIK | 输入钳位电压 | Vcc=最小 II =-18mA | -1.5 | -1.5 | V | ||||||
| VOH | 输出高电平电压 | Vcc=最小 VIL =最大 VIH=2V IOH =最大 | 2.7 | 2.5 | 3.4 | V | |||||
| VOL | 输出低电平电压 | Vcc=最小 VIL=最大 VIH=2V IOL=最大 | 0.5 | 0.25 | 0.4 | V | |||||
| II | 输入电流 (最大输入电压时) | Vcc=最大 VI=7V | 清除 CLR | 0.1 | 0.1 | mA | |||||
| Vcc=最大 VI=5.5V | A输入 | 0.2 | 0.2 | ||||||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 清除 CLR | 20 | 20 | μA | |||||
| A输入 | 100 | 100 | |||||||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.4V | 清除 CLR | -0.4 | -0.4 | mA | |||||
| A输入 | -1.6 | -1.6 | |||||||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -20 | -100 | -20 | -100 | mA | ||||
| ICC | 电源电流 | Vcc=最大(注) | 26 | 15 | 26 | mA | |||||
注:测 Icc时,所有输出开路,二个清除输入先瞬时接 4.5V再接地,所有其它输入端接地。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。
交流(开关)参数:Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从(输入) | 到(输出) | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| fmax | 最大时钟频率 | A | QA | 25 | 35 | MHz | ||
| tPLH | 传输延迟时间 | A | CL=15pF | 12 | 20 | ns | ||
| tPHL | 传输延迟时间 | QA | 13 | 20 | ||||
| tPLH | 传输延迟时间 | A | RL=2KΩ | 40 | 60 | |||
| tPHL | 传输延迟时间 | QD | 40 | 60 | ||||
| tPHL | 传输延迟时间 | 清除 CLR | 任一 Q | 24 | 39 | |||
