54LS74 / 74LS74 LSTTL型双D触发器（带预置和清零）

54LS74 / 74LS74 典型参数：f工作频率=33MHz Pd=10mW/每触发器

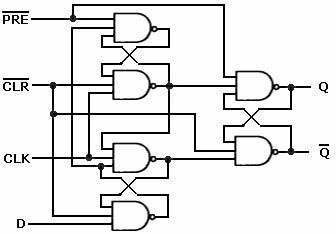

逻辑图

功能表

	输	入		输	出
预置	清零	时钟 CLK	数据 D	Q
L	H	×	×	H	L
H	L	×	×	L	H
L	L	×	×	H*	H*
H	H	↑	H	H	L
H	H	↑	L	L	H
H	H	L	×	Q0	O

H=高电平 L=低电平 × =不定 ↑ =从低电平过渡到高电平 QO=建立稳态输入条件之前的 Q电平， O=建立稳态输入条件之前的电平 * 这种情况是不稳定的，即当预置和清除输入回到高电平时，状态将不能保持。

说明：

LS74是利用肖特基 TTL工艺制造的高速双 D触发器。每个触发器均有一个单独的清零和置“1”输入端，并且有 Q和的互补输出。

在数据输入端 D的信息只在时钟脉冲的正沿上被传递到输出端。时钟触发是通过时钟脉冲的电压电平来实现的，与正脉冲的跃变时间无直接关系。当时钟输入无论在高或低电平时，数据输入信号不受影响。

推荐工作条件

符号	参数名称		74LS74			54LS74			单位
			最小	典型	最大	最小	典型	最大
Vcc	电源电压		4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压		2.0			2.0			V
VIL	输入低电平电压				0.8			0.7	V
IOH	输出高电平电流				-400			-400	μA
IOL	输出低电平电流				8			4	mA
fCK	时钟频率		0		25	0		25	MHz
tW	脉冲宽度	时钟高电平	25			25			ns
		预置或时钟低	25			25
tsu	建立时间	高电平数据输入	20↑			20↑			ns
		低电平数据输入	20↑			20↑
th	保持时间		5↑			5↑			ns
TA	工作环境温度		-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74LS74			54LS74			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II =-18mA				-1.5			-1.5	V
VOH	输出高电平电压	Vcc=最小 VIL=最大 VIH=2V IOH =最大		2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL=最大 VIH=2V IOL =最大				0.5		0.25	0.4	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=7V	D、时钟			0.1			0.1	mA
			清除、预置			0.2			0.2
IIH	输入高电平电流	Vcc=最大 VI=2.7 V	D、时钟			20			20	μA
			清除、预置			40			40
IIL	输入低电平电流	Vcc=最大 VI=0.4 V	D、时钟			-0.4			-0.4	mA
			清除、预置			-0.8			-0.8
IOS	输出短路电流	Vcc=最大 VO=0V		-20		-100	-20		-100	mA
ICC	电源电流	Vcc=最大（注）				8		4	8	mA

注：测 Icc时，所有输出开路，输出 Q和依次为高电平下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
fmax	最大时钟频率			CL=15pF	25	33		MHz
tPLH	传输延迟时间	清除、预置				20	25	ns
tPHL	传输延迟时间	或时钟		RL=2kΩ		21	40
