54S112 / 74S112 STTL型双 J－K触发器（负沿触发、带清零和预置）

54S112 / 74S112 典型参数：f工作频率=125MHz Pd=75mW

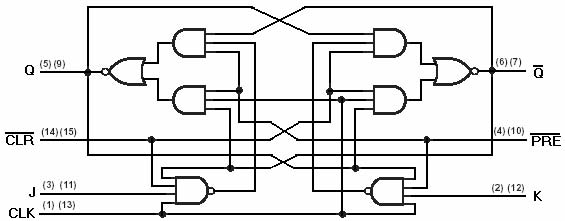

逻辑图



符号	参数名称		74S112			54S112			单位
			最小	典型	最大	最小	典型	最大
Vcc	电源电压		4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压		2.0			2.0			V
VIL	输入低电平电压				0.8			0.8	V
IOH	输出高电平电流				-1000			-1000	μA
IOL	输出低电平电流				20			20	mA
fCK	时钟频率		0		80	0		80	MHz
		时钟高电平	6			6			ns
tW	脉冲宽度	时钟低电平	6.5			6.5
		预置或清除低	8			8
tsu	建立时间	高电平数据	3↓			3↓			ns
		低电平数据	3↓			3↓
th	保持时间		0↓			0↓			ns
TA	工作环境温度		-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74Ⅱ			54			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II =-18mA				-1.2			-1.2	V
VOH	输出高电平电压	Vcc=最小 VIL =最大 VIH=2V IOH =最大		2.7			2.5	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL =最大 VIH=2V IOL =最大				0.5			0.5	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=5.5V				1			1	mA
			J、K			50			50	μA
IIH	输入高电平电流	Vcc=最大 VI=2.7V	清除CLR			100			100
			预置PRE			100			100
			时钟 CLK			100			100
			J、K			-1.6			-1.6	mA
IIL	输入低电平电流	Vcc=最大 VI=0.5V	清除CLR ※			-7			-7
			预置PRE ※			-7			-7
			时钟 CLK			-4			-4
IOS	输出短路电流	Vcc=最大 VO=0V		-40		-100	-40		-100	mA
ICC	电源电流	Vcc=最大（注 1）				50		30	50	mA

注 1：测 Icc时，所有输出开路，输出 Q和Q依次为高电平下测量。测量时，时钟输入接地。注※：清除CLR端的 IIL在预置高电平下测量；预置 PRE端的 IIL在清除高电平下测量；

所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
fmax	最大时钟频率				80	125		MHz
tPLH	传输延迟时间	预置PRE或清除CLR	Q或Q			4	7	ns
tPHL	传输延迟时间	预置PRE或清除CLR (时钟高 )	Q或 Q	RL=280Ω CL=15pF		5	7	ns
	传输延迟时间	预置PRE或清除CLR (时钟低 )				5	7	ns
tPLH	传输延迟时间	时钟 CLK				4	7	ns
tPHL	传输延迟时间		Q或Q			5	7	ns
