54S132 / 74S132 STTL型四2输入与非斯密特触发器
54S132 / 74S132 典型参数：tpd=8ns Pd=45mW/每门

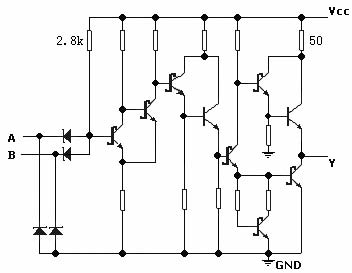

逻辑符号
逻辑式：
功能表 外引线排列图：
| 输入 | 输出 | |
| A | B | Y |
| L | × | H |
| × | L | H |
| H | H | L |
推荐工作条件
| 符号 | 参数名称 | 74S132 | 54 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VT+ | 输入高电平电压 | 1.4 | 1.6 | 1.9 | 1.6 | 1.77 | 1.9 | V |
| VT | 输入低电平电压 | 0.5 | 0.8 | 1.0 | 1.1 | 1.22 | 1.4 | V |
| IOH | 输出高电平电流 | -1.0 | -1.0 | mA | ||||
| IOL | 输出低电平电流 | 20 | 20 | mA | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | ||
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74S132 | 54S132 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| VT+ | 正跃变阈值电压 | Vcc=5.0V | 1.6 | 1.77 | 1.9 | 1.6 | 1.77 | 1.9 | V |
| VT | 负跃变阈值电压 | Vcc=5.0V | 1.1 | 1.22 | 1.4 | 1.1 | 1.22 | 1.4 | V |
| VT+-VT | 滞后电压 | Vcc=5.0V | 0.2 | 0.55 | 0.2 | 0.55 | V | ||
| VIK | 输入钳位电压 | Vcc=最小 II=-18mA | -1.2 | -1.2 | V | ||||
| VOH | 输出高电平电压 | Vcc=最小 VI=VT-最小 IOH =最大 | 2.7 | 2.5 | 3.4 | V | |||
| VOL | 输出低电平电压 | Vcc=最小 VI=VT+最大 IOL=最大 | 0.5 | 0.35 | 0.5 | V | |||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=5.5V | 1.0 | 1.0 | mA | ||||
| IT+ | 正跃变输入电流 | Vcc=5.0V VI=VT+ | -0.9 | -0.9 | mA | ||||
| IT | 负跃变输入电流 | Vcc=5.0V VI=VT | -1.1 | -1.1 | mA | ||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 50 | 50 | μA | ||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.5V | -2.0 | -2.0 | mA | ||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -40 | -100 | -40 | -100 | mA | ||
| ICCH | 高电平电源电流 | Vcc=最大 VI=0V | 44 | 28 | 44 | mA | |||
| ICCL | 低电平电源电流 | Vcc=最大输入开路 | 68 | 44 | 68 | mA | |||
注：所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| tPLH | 传输延迟 | A或 B | Y | CL=15pF | 7 | 10.5 | ns | |
| tPHL | 传输延迟 | A或 B | Y | RL=280Ω | 8.5 | 13 | ns | |
典型应用说明
TTL系统输入波形的接口脉冲整流器
多谐振荡器阈值检验器
脉冲展宽器
