54S196 / 74S196 STTL型可预置十进制计数器/锁存器

54S196 / 74S196 特点

• 进行BCD、二—五进制计数
• 全可编程序（预置）
• 完全独立的清除输入
• 输入二极管箝位简化系统设计
• 输出QA除了驱动时钟 2输入端外，还能保持全扇出能力
• 典型参数：f工作频率=140MHz Pd=375mW

功能表

（工作）方式选择表

	输入		工作模式
清除	计数/置数	时钟 CLK
L	×	×	清零（复位）
H	L	×	置数（预置）
H	H	↓	计数

H=高电平 L=低电平×=不定（高或低电平）

↓=由“高”→“低”电平的跃变

BCD计数时序（见注 A）二——五进制计数时序（见注 B）

计数	输出
	QD	QC	QB	QA
0	L	L	L	L
1	L	L	L	H
2	L	L	H	L
3	L	L	H	H
4	L	H	L	L
5	L	H	L	H
6	L	H	H	L
7	L	H	H	H
8	H	L	L	L
9	H	L	L	H

计数	输出
	QA	QD	QC	QB
0	L	L	L	L
1	L	L	L	H
2	L	L	H	L
3	L	L	H	H
4	L	H	L	L
5	H	L	L	L
6	H	L	L	H
7	H	L	H	L
8	H	L	H	H
9	H	H	L	L

注 A：输出 QA接 CLK2时钟输入端。 注 B：输出 QD接 CLK1时钟输入端。

说明：

这种可预置十进计数器是由四个直接耦合主从触发器组成，通过内部互连组成一个 2分频和一个 5分频计数器。这种四位计数器是可全编程的，即可通过在计数 /置数输入上加一低电平，并在数据输入端加上所需的数据，就可将输出预置到任何电平。这些输出将随数据输入而变化，不受时钟状态的影响。

在计数操作期间，信号将在时钟脉冲的下跃变边沿传输到输出。这种计数器采用直接清除，当直接清除端是低电平时，则所有输出都为低电平，而不管时钟是什么状态。

假如将计数 /置数输入当选通使用并将数据送入数据输入端，则这种计数器也可做 4位寄存器使用。当计数 /置数输入端为低电平时，输出将直接随数据输入而变，但当计数/置数输入为高电平时且时钟处于无效状态时，输出将保持不变。

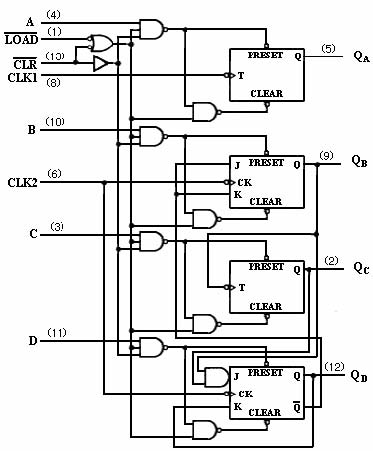

所有输入端都用二极管箝位，以尽量减小传输线的影响，简化系统设计。本电路与大多数 TTL和 DTL逻辑系列相容。逻辑图

推荐工作条件

符号	参数名称		74S196			54S196			单位
			最小	典型	最大	最小	典型	最大
Vcc	电源电压		4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压		2.0			2.0			V
VIL	输入低电平电压				0.8			0.8	V
IOH	输出高电平电流				-1000			-1000	μA
IOL	输出低电平电流				20			20	mA
fCK	时钟频率	时钟 1	0		100	0		100	MHz
		时钟 2	0		50	0		50
		时钟 1	5			5			ns
tW	脉冲宽度	时钟 2	10			10
		清除	30			30
		置数	5			5
tsu	建立时间	高电平数据	3			3			ns
		低电平数据	3			3
th	保持时间	高电平数据	6			6			ns
		低电平数据	6			6
ten	计数使能时间	时钟 1	12			12			ns
		时钟 2	24			24
TA	工作环境温度		-40		85	-55		125	℃

电 性 能（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74S196			54S196			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II =-18mA				-1.2			-1.2	V
VOH	输出高电平电压	Vcc=最小 VIL =最大 VIH=2V IOH =最大		2.7			2.5	3.4		V
VOL	输出低电平电压（注 2）	Vcc=最小 VIL=最大 VIH=2V IOL=最大				0.5			0.5	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=5.5V				1.0			1.0	mA
IIH	输入高电平电流	Vcc=最大 VI=2.7V	CLK1、CLK2			150			150	μA
			其它			50			50
			其它			-0.75			-0.75	mA
IIL	输入低电平电流	Vcc=最大 VI=0.5V				-1.5			-1.5
			CLK1			-8			-8
			CLK2			-10			-10
IOS	输出短路电流	Vcc=最大 VO=0V		-30		-110	-30		-110	mA
ICC	电源电流	Vcc=最大（注 1）				120		75	110	mA

注 1：测 ICC时，所有输出开路 , 所有输入接地。注 2：QA输出的测试条件是规定的 IOL加上时钟 2（CLK2）输入的 IIL极限值。这样可以驱动时钟 2输入端而同时保持全扇出能力。

所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数 （Vcc=5.0V, TA=25℃）

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
fmax	最大时钟频率	CLK1	QA		100	140		MHz
tPLH	传输延迟时间	时钟 1	QA			5	10	ns
tPHL	传输延迟时间	CLK1				6	10
tPLH	传输延迟时间	时钟 2	QB			5	10	ns
tPHL	传输延迟时间	CLK2				8	12
tPLH	传输延迟时间	时钟 2	QC			12	18	ns
tPHL	传输延迟时间	CLK2		CL=15pF		16	24
tPLH	传输延迟时间	时钟 2	QD			5	10	ns
tPHL	传输延迟时间	CLK2		RL=280Ω		8	12
tPLH	传输延迟时间	数据	QA、QB、			7	12	ns
tPHL	传输延迟时间	A、B、C、D	QC、QD			12	18
tPLH	传输延迟时间	计数/置数				10	18	ns
tPHL	传输延迟时间		任一 Q			12	18
tPHL	传输延迟时间	清零	任一 Q			26	37	ns
