54S373 / 74S373 STTL型八D透明锁存器

54S373 / 74S373 特点：

• 三态总线驱动输出
• 数全并行存取
• 缓冲控制输入
• 使能输入有改善抗扰度的滞后作用
• PNP输入减少数据线上的直流负载外引线排列图

功能表

输入			输出
输出控制	使能	数据
	G	D	Q
L	H	H	H
L	H	L	L
L	L	×	QO
H	×	×	Z

H=高电平 L=低电平 ×=不定 Z=高阻态 QO=建立稳态输入条件前 Q的电平

说明：

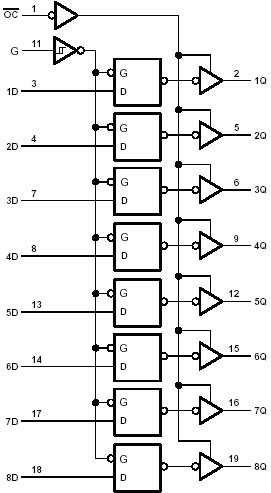

S373的八个锁存器都是透明的 D型锁存器，当使能（G）为高时，Q输出将随数据（D）输入而变。当使能为低时，输出将锁存在已建立的数据电平上。输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。

这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。特别适用于缓冲寄存器，I/O通道，双向总线驱动器和工作寄存器。

推荐工作条件

符号	参数名称		74S373			54S373			单位
			最小	典型	最大	最小	典型	最大
Vcc	电源电压		4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压		2.0			2.0			V
VIL	输入低电平电压				0.8			0.8	V
IOH	输出高电平电流				-6.5			-2	mA
IOL	输出低电平电流				20			20	mA
tW	使能脉冲宽度	高	6			6			ns
		低	7.3			7.3			ns
tsu	数据建立时间		0↓			0↓			ns
th	数据保持时间		10↓			10↓			ns
TA	工作环境温度		-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件	74S373			54S373			单位
			最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II =-18mA			-1.2			-1.2	V
VOH	输出高电平电压	Vcc=最小 VIL =最大 VIH=2V IOH=最大	2.4			2.4	3.4		V
VOL	输出低电平电压	Vcc=最小 VIL=最大 VIH=2V IOL=最大			0.5			0.5	V
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=5.5V			1			1	mA
IIH	输入高电平电流	Vcc=最大 VI=2.7V			50			50	μA
IIL	输入低电平电流	Vcc=最大 VI=0.5V			-250			-250	μA
IOZH	高关态输出电流	Vcc=最大 VI=2.0V Vo=2.4V			50			50	μA
IOZL	低关态输出电流	Vcc=最大 VI=2.0V Vo=0.5V			-50			-50	μA
IOS	输出短路电流	Vcc=最大 VO=0V	-40		-100	-40		-100	mA
ICC	电源电流	Vcc=最大 (注)			160		105	160	mA

注：Icc在输出控制端加 4.5V时测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件	参数值			单位
					最小	典型	最大
tPLH	传输延迟	数据 D				5	9	ns
tPHL	传输延迟					9	13
tPLH	传输延迟	使能 G		CL=15 pF		7	14	ns
tPHL	传输延迟			RL=280Ω		12	18
tPZH	传输延迟	输出控制	任一 Q			8	15	ns
tPZL	传输延迟					11	18
tPHZ	传输延迟	输出控制		CL=5pF		6	9	ns
tPLZ	传输延迟			RL=280Ω		8	12
