54LS152 / 74LS152 LSTTL型8选1数据选择器
- 执行并－串行转换
- 可用于N 线到1 线的多路选择
- 可作布尔函数发生器
- 输入箝位二极管简化系统设计
- 与大多数TTL 和DTL 电路完全相容
典型参数
tpd=11ns Pd=28mW

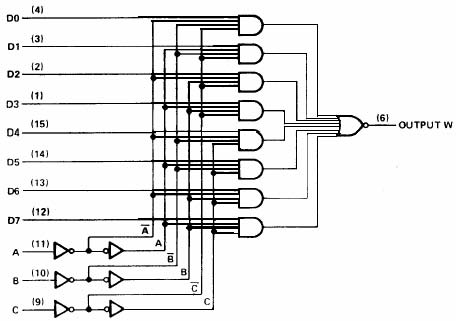

逻辑图
说明：
这种单片数据选择器包含全芯片的二进制译码，以便从 8个数据中选择 1个数据输出。
功能表
| 输入 | 输出 W | ||
| 数据选择 | |||
| C | B | A | |
| L | L | L | D0 |
| L | L | H | D1 |
| L | H | L | D2 |
| L | H | H | D3 |
| H | L | L | D4 |
| H | L | H | D5 |
| H | H | L | D6 |
| H | H | H | D7 |
H=高电平 L=低电平 D0～D7：为数据输入 D 0～D7的逻辑输入电平。
推荐工作条件
| 符号 | 参数名称 | 74LS152 | 54LS152 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.7 | V | ||||
| IOH | 输出高电平电流 | -400 | -400 | μA | ||||
| IOL | 输出低电平电流 | 8 | 4 | mA | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | ||
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74LS152 | 54LS152 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| VIK | 输入钳位电压 | Vcc=最小 II =-18mA | -1.5 | -1.5 | V | ||||
| VOH | 输出高电平电压 | Vcc=最小 VIL =最大 VIH=2V IOH=最大 | 2.7 | 2.5 | 3.4 | V | |||
| VOL | 输出低电平电压 | Vcc=最小 VIL =最大 VIH=2V IOL=最大 | 0.5 | 0.25 | 0.4 | V | |||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=7V | 0.1 | 0.1 | mA | ||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 20 | 20 | μA | ||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.4V | -0.4 | -0.4 | mA | ||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -20 | -100 | -20 | -100 | mA | ||
| ICC | 电源电流 | Vcc=最大 (注) | 9 | 5.6 | 9 | mA | |||
注：在所有输出开路，所有输入端加 4.5V条件下测 Icc。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。
交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| tPLH | 传输延迟时间 | 14 | 23 | ns | ||||
| tPHL | 传输延迟时间 | A、B或 C | W | CL=15pF | 20 | 32 | ||
| tPLH | 传输延迟时间 | RL=2kΩ | 13 | 21 | ns | |||
| tPHL | 传输延迟时间 | 任一 D | W | 12 | 20 |
