54LS16 / 74LS16 LSTTL型六缓冲器/驱动器（反相、OC、15V）

54LS16 / 74LS16 典型参数：tpd=7.0ns

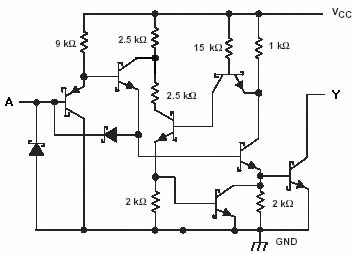

逻辑符号： 逻辑式: Y =A外引线排列图：

功能表

输入	输出
A	Y
H	L
L	H

H=高电平 L=低电平

推荐工作条件

符号	参数名称	74LS16			54LS16			单位
		最小	典型	最大	最小	典型	最大
Vcc	电源电压	4.75	5	5.25	4.5	5	5.5	V
VIH	输入高电平电压	2			2			V
VIL	输入低电平电压			0.8			0.7	V
VOH	输出高电平电压			15			15	V
IOL	输出低电平电流			40			30	mA
TA	工作环境温度	-40		85	-55		125	℃

电 性 能：（除特别说明外，均为全温度范围）

符号	参数名称	测试条件		74Ⅱ			54			单位
				最小	典型	最大	最小	典型	最大
VIK	输入钳位电压	Vcc=最小 II=-12mA				-1.5			-1.5	V
IOH	输出高电平电流	Vcc=最小 VI L=最大 VOH =最大				250			250	μA
VOL	输出低电平电压	Vcc=最小 VIH=2V	IOL=16mA			0.4			0.4	V
			IOL=最大			0.7			0.7
II	输入电流 (最大输入电压时 )	Vcc=最大 VI=7V				1.0			1.0	mA
IIH	输入高电平电流	Vcc=最大 VI=2.4V				20			20	μA
IIL	输入低电平电流	Vcc=最大 VI=0.4V				-0.2			-0.2	mA
ICCH	高电平电源电流	Vcc=最大 VI=0V				18			18	mA
ICCL	低电平电源电流	Vcc=最大 VI=4.5V				60			60	mA

注：所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃

符号	参数名称	从（输入）	到（输出）	测试条件		参数值		单位
					最小	典型	最大
tPLH	传输延迟	A	Y			7	15	ns
tPHL	传输延迟	A	Y	CL=15pF RL=110Ω		10	20	ns
