54LS279 / 74LS279 LSTTL型四
－
锁存器
54LS279 / 74LS279 典型参数：Pd=19mW

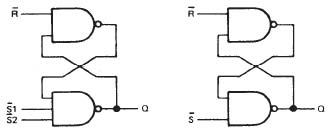

功能表 逻辑图
| 输* | 入 | 输出 Q |
| L | L | H# |
| L | H | H |
| H | L | L |
| H | H | QO |
H=高电平 L=低电平 QO=建立稳态输入条件之前的 Q电平。 锁存器 1和 3锁存器 2和 4
*：对于锁存器 1和 3，有两个输入： H=两个输入均为高电平， L=其中一个或两个输入为低电平
#：这种情况是不稳定的，即当
和
输入回到高电平时，状态将不能保持。
推荐工作条件
| 符号 | 参数名称 | 74LS279 | 54LS279 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.7 | V | ||||
| IOH | 输出高电平电流 | -400 | -400 | μA | ||||
| IOL | 输出低电平电流 | 8 | 4 | mA | ||||
| tW | 脉冲宽度 | 20 | 20 | ns | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | ||
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74LS279 | 54LS279 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| VIK | 输入钳位电压 | Vcc=最小 II =-18mA | -1.5 | -1.5 | V | ||||
| VOH | 输出高电平电压 | Vcc=最小 VIL =最大 VIH=2V IOH =最大 | 2.7 | 2.5 | 3.4 | V | |||
| VOL | 输出低电平电压 | Vcc=最小 VIL=最大 VIH=2V IOL=最大 | 0.5 | 0.25 | 0.4 | V | |||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=7V | 0.1 | 0.1 | mA | ||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 20 | 20 | μA | ||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.4V | -0.2 | -0.2 | mA | ||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -20 | -100 | -20 | -100 | mA | ||
| ICC | 电源电流 | Vcc=最大（注） | 3.8 | 7 | 3.8 | 7 | mA | ||
注：测 Icc时，所有输入端接地，所有输入端接 4.5V，所有输出开路。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| tPLH | 传输延迟时间 | 12 | 22 | ns | ||||
| tPHL | 传输延迟时间 | 输出 Q | CL=15pF RL=2kΩ | 13 | 21 | ns | ||
| tPHL | 传输延迟时间 | |
15 | 27 | ns | |||
