外引线排列图

说明:

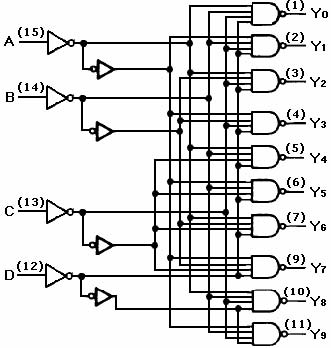

LS42由 8个反相器和 10个 4输入端的与非门组成。反相器成对连接以便接受 4位 BCD输入,经由与非门译码后输出,该电路为 BCD—十进制的多用途译码器。其输入为高电平有效,而输出是低电平有效。
LS42的逻辑设计保证了当大于 9的二进制代码加到输入端上时,所有的输出端均处于高电平(无效)。当 LS42用作 3线—8线译码时,最高有效输入 D可产生一个有用的“禁止”功能。 D输入还可在 8输出的解调应用中用来作为数据输入。
功 能 表
| No. | 输 | 入 | 输 | 出 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | C | B | A | Y0 | Y1 | Y2 | Y3 | Y4 | Y5 | Y6 | Y7 | Y8 | Y9 | |
| 0 | L | L | L | L | L | H | H | H | H | H | H | H | H | H |
| 1 | L | L | L | H | H | L | H | H | H | H | H | H | H | H |
| 2 | L | L | H | L | H | H | L | H | H | H | H | H | H | H |
| 3 | L | L | H | H | H | H | H | L | H | H | H | H | H | H |
| 4 | L | H | L | L | H | H | H | H | L | H | H | H | H | H |
| 5 | L | H | L | H | H | H | H | H | H | L | H | H | H | H |
| 6 | L | H | H | L | H | H | H | H | H | H | L | H | H | H |
| 7 | L | H | H | H | H | H | H | H | H | H | H | L | H | H |
| 8 | H | L | L | L | H | H | H | H | H | H | H | H | L | H |
| 9 | H | L | L | H | H | H | H | H | H | H | H | H | H | L |
| 无 效 | H H H H H | L L H H H | H H L L H | L H L H L | H H H H H | H H H H H | H H H H H | H H H H H | H H H H H | H H H H H | H H H H H | H H H H H | H H H H H | H H H H H |
| H | H | H | H | H | H | H | H | H | H | H | H | H | H | |
H=高电平 L=低电平
推荐工作条件
| 符号 | 参数名称 | 74LS42 | 54LS42 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.7 | V | ||||
| IOH | 输出高电平电流 | -400 | -400 | μA | ||||
| IOL | 输出低电平电流 | 8 | 4 | mA | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | ||
电性能:(除特别说明外,均为全温度范围)
| 符号 | 参数名称 | 测试条件 | 74LS42 | 54 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| VIK | 输入钳位电压 | Vcc=最小 II=-18mA | -1.5 | -1.5 | V | ||||
| VOH | 输出高电平电压 | Vcc=最小 VIL =最大 VIH=2V IOH =最大 | 2.7 | 2.5 | 3.4 | V | |||
| VOL | 输出低电平电压 | Vcc=最小 VI L =最大 VIH=2V IOL =最大 | 0.5 | 0.25 | 0.4 | V | |||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=7V | 0.1 | 0.1 | mA | ||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 20 | 20 | μA | ||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.4V | -0.4 | -0.4 | mA | ||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -20 | -100 | -20 | -100 | mA | ||
| ICC | 电源电流 | Vcc=最大 (注) | 13 | 7.0 | 13 | mA | |||
注:在全部输出端开路,所有输入端接地下测量 Icc。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。
交流(开关)参数:Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从(输入) | 到(输出) | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| tPHL | 传输延迟时间 (2层逻辑) | A,B,C | 各个 Y | 15 | 25 | ns | ||
| tPHL | 传输延迟时间 (3层逻辑) | 或 D | CL=15pF RL=2kΩ | 20 | 30 | ns | ||
| 传输延迟时间 | ||||||||
| tPLH | (2层逻辑) | A,B,C | 各个 Y | 15 | 25 | ns | ||
| tPLH | 传输延迟时间 (3层逻辑) | 或 D | 20 | 30 | ns | |||
