54LS49 / 74LS49 LSTTL型 BCD—七段译码器（OC）

54LS49 / 74LS49 特点：

典型参数： tpd=100ns Pd=40mW

外引线排列图

分段标志数码管显示图示

说明：

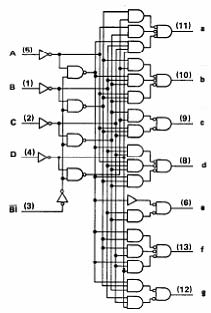

LS49是由与非门、输入缓冲器和 7个与或非门组成的 BCD-7段译码器/驱动器。开路集电极输出，高电平有效。4个与非门和 4个输入缓冲器提供 BCD数据及其补码，另一个输入缓冲器作灭灯输入（）。

该电路接受 4位二进制编码—十进制数（BCD）输入，并根据辅助输入的状态，将这些数据译成驱动其它元件的码。LS49作为电流源可用来驱动逻辑电路或分立的有源元件。在实际应用中可以驱动共阴极的发光二极管或灯缓冲器。

54LS49/74LS49 LSTTL型 BCD—七段译码器（OC）

功能表：

十进制 输 入 输 出 注
或功能 D C B A a b c d e f g
0 L L L L H H H H H H H L
1 L L L H H L H H L L L L
2 L L H L H H H L H H L H
3 L L H H H H H H H L L H
4 L H L L H L H H L L H H
5 L H L H H H L H H L H H
6 L H H L H L L H H H H H
7 L H H H H H H H L L L L 1
8 H L L L H H H H H H H H
9 H L L H H H H H L L H H
10 H L H L H L L L H H L H
11 H L H H H L L H H L L H
12 H H L L H L H L L L H H
13 H H L H H H L L H L H H
14 H H H L H L L L H H H H
15 H H H H H L L L L L L L
BI × × × × L L L L L L L L 2
注：H=高电平 L=低电平 ×=不定
1、要求 0到 15的输出时，灭灯输入（ ）必须为开路或保持高逻辑电平。
2、当低逻辑电平直接加到灭灯输入（ ）时，不管其它任何输入端的电平如何，所有段的
输出端都为低电平。
推荐工作条件
符号 参数名称 74LS49 54LS49 单位
最小 典型 最大 最小 典型 最大
Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V
VIH 输入高电平电压 2 2 V
VIL 输入低电平电压 0.8 0.7 V
VOH 输出高电平电压 5.5 5.5 V
IOL 输出低电平电流 8 4 mA
TA 工作环境温度 -40 85 -55 125 ℃

电性能：（除特别说明外，均为全温度范围）

符号 参数名称 测试条件 74LS49 54LS49 单位
最小 典型 最大 最小 典型 最大
VIK 输入钳位电压 Vcc=最小 II=-18mA -1.5 -1.5 V
IOH 输出高电平电流 Vcc=最小 VIL =最大 VIH=2V VOH =最大 250 250 μA
VOL 输出低电平电压 Vcc=最小 VIL =最大 VIH=2V IOL =最大 0.5 0.25 0.4 V
II 输入电流 (最大输入电压时 ) Vcc=最大 VI=7V 0.1 0.1 mA
IIH 输入高电平电流 Vcc=最大 VI=2.7V 20 20 μA
IIL 输入低电平电流 Vcc=最大 VI=0.4V -0.4 -0.4 mA
ICC 电源电流 Vcc=最大 (注) 15 8 15 mA

注：Icc在全部输出端开路，所有输入端接 4.5V下测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。

交流（开关）参数：Vcc=5.0V, TA=25℃

符号 参数名称 从（输入） 到（输出） 测试条件 参数值 单位
最小 典型 最大
tPHL 传输延迟时间 A 100 ns
tPLH 传输延迟时间 A CL=15pF RL=4KΩ 100 ns
tPHL 传输延迟时间 100 ns
tPLH 传输延迟时间 CL=15pF RL=6KΩ 100 ns
