54LS91 / 74LS91 LSTTL型 8位移位寄存器（串入串出）
54LS91 / 74LS91 典型参数：f工作频率=18MHz Pd=60mW

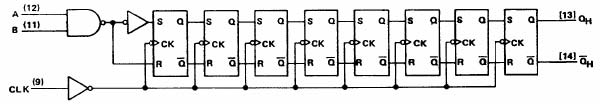

逻辑图
功能表
| 输入 | 输出 |
| （在 tn时） | （在 tn+8时） |
| A B | QH |
| H H | H L |
| L × | L H |
| × L | L H |
H=高电平 L=低电平 ×=不定 tn—时钟为“低”时的参考位时间 tn+8—时钟跃变 8次（由“低”→“高”）后的位时间
说明：
本电路是串入串出 8位移位寄存器，是由 8个 R—S主从触发器，输入选通和时钟驱动器所组成，经输入端 A和 B及内部的反相器，可选通单向数据和输入控制信号，以形成互补输入，并加到移位寄存器的第一位，内部公用时钟线的驱动是由反相时钟驱动器所提供，该时钟脉冲反相器/驱动器在输入时钟脉冲的正沿上引起该电路移动某位的信息。
本电路主要用于：数字计算机系统，数据处理系统，控制系统。
推荐工作条件
| 符号 | 参数名称 | 74LS91 | 54LS91 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | |||
| Vcc | 电源电压 | 4.75 | 5 | 5.25 | 4.5 | 5 | 5.5 | V |
| VIH | 输入高电平电压 | 2.0 | 2.0 | V | ||||
| VIL | 输入低电平电压 | 0.8 | 0.7 | V | ||||
| IOH | 输出高电平电流 | -400 | -400 | μA | ||||
| IOL | 输出低电平电流 | 8 | 4 | mA | ||||
| tW | 时钟输入脉冲宽度 | 25 | 25 | ns | ||||
| tsu | 建立时间 | 25 | 25 | ns | ||||
| th | 保持时间 | 0 | 0 | ns | ||||
| TA | 工作环境温度 | -40 | 85 | -55 | 125 | ℃ | ||
电 性 能：（除特别说明外，均为全温度范围）
| 符号 | 参数名称 | 测试条件 | 74LS91 | 54LS91 | 单位 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | 最小 | 典型 | 最大 | ||||
| VIK | 输入钳位电压 | Vcc=最小 II =-18mA | -1.5 | -1.5 | V | ||||
| VOH | 输出高电平电压 | Vcc=最小 VIL =最大 VIH=2V IOH =最大 | 2.7 | 2.5 | 3.4 | V | |||
| VOL | 输出低电平电压 | Vcc=最小 VIL =最大 VIH=2V IOL =最大 | 0.5 | 0.25 | 0.4 | V | |||
| II | 输入电流 (最大输入电压时 ) | Vcc=最大 VI=7V | 0.1 | 0.1 | mA | ||||
| IIH | 输入高电平电流 | Vcc=最大 VI=2.7V | 20 | 20 | μA | ||||
| IIL | 输入低电平电流 | Vcc=最大 VI=0.4V | -0.4 | -0.4 | mA | ||||
| IOS | 输出短路电流 | Vcc=最大 VO=0V | -20 | -100 | -20 | -100 | mA | ||
| ICC | 电源电流 | Vcc=最大（注） | 20 | 12 | 20 | mA | |||
注：测 Icc时，所有输出开路， A和 B及时钟（ CLK）输入接地，第八个时钟脉冲之后测量。所有典型值均在 Vcc=5.0V, TA=25℃下测量得出。交流（开关）参数：Vcc=5.0V, TA=25℃
| 符号 | 参数名称 | 从（输入） | 到（输出） | 测试条件 | 参数值 | 单位 | ||
|---|---|---|---|---|---|---|---|---|
| 最小 | 典型 | 最大 | ||||||
| fmax | 最大时钟频率 | CL=15pF | 10 | 18 | MHz | |||
| tPLH | 传输延迟时间 | CLK | 任一 Q | 24 | 40 | ns | ||
| tPHL | 传输延迟时间 | RL=2kΩ | 27 | 40 | ns | |||
